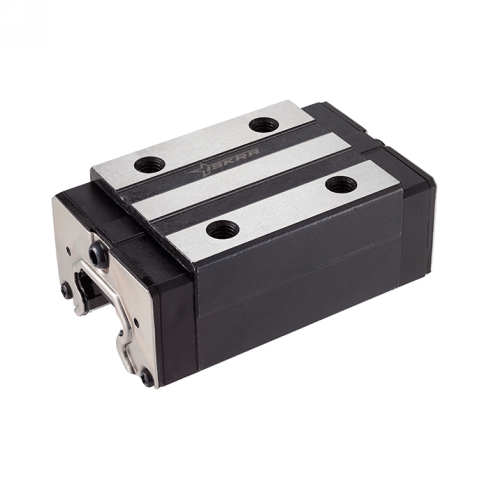

Каретка ISKRA HGH15CAZAH

Каретка ISKRA HGH15CAZAH - это линейный подшипниковый узел серии HG для восприятия высоких нагрузок и обеспечения прецизионного перемещения исполнительных механизмов промышленного оборудования по рельсовым направляющим. Модификация без фланца (тип HGH) разработана для систем, где приоритетом является компактность и возможность монтажа в ограниченном пространстве без потери жесткости системы.

Техническое ядро компонента базируется на четырехрядной схеме циркуляции шариков с углом контакта 45 градусов, что обеспечивает высокую грузоподъемность: динамическая нагрузка достигает 11,38 кН, а статическая - 16,97 кН. Класс точности H (высокий) позволяет использовать каретку в узлах подачи станков с ЧПУ, лазерных установках и робототехнике, где требуется стабильность движения и низкое сопротивление трению. Высокая жесткость блока минимизирует деформации под действием моментов и разнонаправленных сил, способствуя увеличению ресурса всей линии перемещения.

• Типоразмер: 15
• Класс точности: H (высокий)
• Динамическая нагрузка C: 11,38 кН
• Статическая нагрузка C0: 16,97 кН
• Длина блока L: 61,4 мм
• Высота сборки H: 28 мм
• Присоединительная резьба M: M4x5

Монтаж изделия выполняется на профильный рельс типоразмера 15 через четыре отверстия с резьбой M4×5. При сборке необходимо контролировать соосность направляющих и плоскостность монтажных поверхностей, так как перекосы значительно повышают износ беговых дорожек. В стандартном исполнении предусмотрена установка смазочного ниппеля в торцевой части; для сохранения эксплуатационных характеристик при работе в запыленных средах рекомендуется регулярное техническое обслуживание и проверка состояния уплотнительных элементов.
