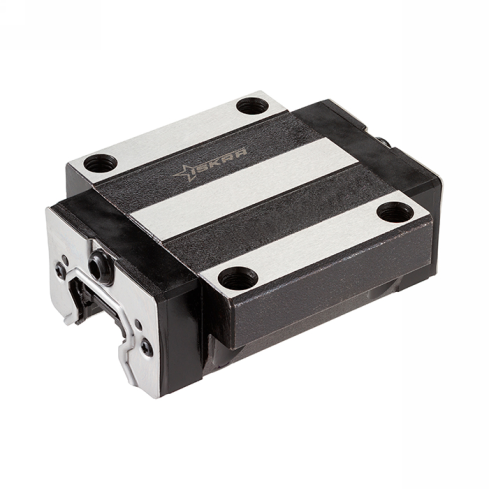

Каретка ISKRA HGW15CCZAH

Фланцевая каретка серии HG ISKRA - это опорный элемент 15 типоразмера для профильных рельсовых направляющих в промышленных системах точного позиционирования.

Направляющий блок предназначен для обеспечения прямолинейного движения узлов механизмов с минимальным трением. Конструкция с фланцем предоставляет расширенную установочную поверхность, что упрощает монтаж массивных элементов и распределение нагрузки на несущий рельс.

Узел обеспечивает высокую жёсткость благодаря оптимизированной циркуляции тел качения. Динамическая грузоподъёмность составляет 11,38 kН, а статическая нагрузка ограничена пределом 16,97 kН, что требует точного расчёта масс перемещаемой оснастки во избежание деформации. Класс точности H (высокий) гарантирует минимальные отклонения при работе оборудования.

• Типоразмер: 15
• Класс точности: H (высокий)
• Динамическая нагрузка C: 11,38 kН
• Статическая нагрузка C0: 16,97 kН
• Исполнение: С фланцем
• Резьба M: M5
• Вес: 0,17 кг

При сборке используется резьба M5 для фиксации подвижной платформы. Габаритные размеры, включая высоту 24 мм и общую длину 61,4 мм, позволяют интегрировать каретку в стандартные промышленные оси. Для поддержания ресурса требуется регулярное обслуживание с внесением смазочного материала и механическая защита от попадания абразива.
