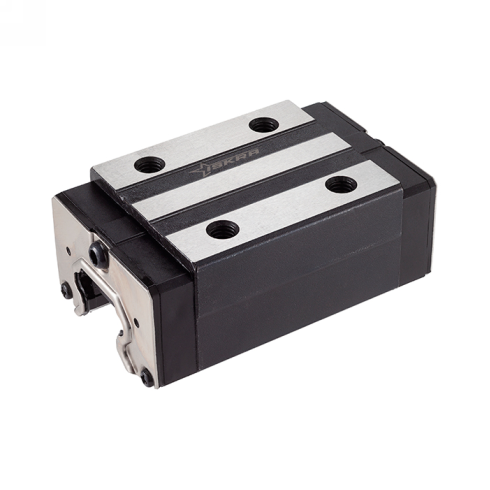

Каретка ISKRA HGH25CAZAH

Каретка HGH25CAZAH-ISKRA бренда ISKRA - это прецизионный узел линейного качения для обеспечения точных перемещений в условиях динамических нагрузок до 26,48 kН.

Блок серии HGH выполнен в стандартной четырехрядной конфигурации, что обеспечивает высокую жесткость и способность воспринимать усилия во всех четырех направлениях. Сочетание динамической грузоподъемности 26,48 kН и статической нагрузки 36,49 kН позволяет применять каретку в тяжелых узлах металлорежущего оборудования, промышленных порталов и систем автоматизации, требующих высокого класса точности позиционирования. Вес изделия 0,51 кг оптимален для систем с контролируемой инерцией при сохранении значительной несущей способности.

• Динамическая нагрузка C: 26,48 kН
• Статическая нагрузка C0: 36,49 kН
• Класс точности: Высокий
• Высота сборки H: 40 мм
• Резьба крепления: M6×8
• Длина блока L: 84 мм

Эксплуатация каретки требует установки на профильные рельсовые направляющие типоразмера 25 со шлифованной беговой дорожкой. Конструкция предполагает обязательное наличие смазки в зоне контакта шариков; для этих целей предусмотрены каналы для установки смазочных ниппелей. Торцевые и продольные уплотнения эффективно защищают внутренние полости от попадания пыли и мелкодисперсной стружки, сохраняя проектный ресурс подшипниковых узлов при работе в стандартных промышленных цехах. Высокий класс точности изделия определяет минимальное сопротивление трению и отсутствие люфтов при правильном подборе преднатяга.

Монтаж блока на кареточную площадку производится через четыре резьбовых отверстия с размером M6×8. При установке критически важно соблюдать плоскостность и параллельность монтажных баз, так как любые перекосы вызывают неравномерное распределение нагрузки между рядами шариков и ведут к преждевременному износу. Габаритные и присоединительные размеры соответствуют стандартной метрической сетке серии HGH, что обеспечивает полную взаимозаменяемость с элементами систем линейного перемещения аналогичного типоразмера.
