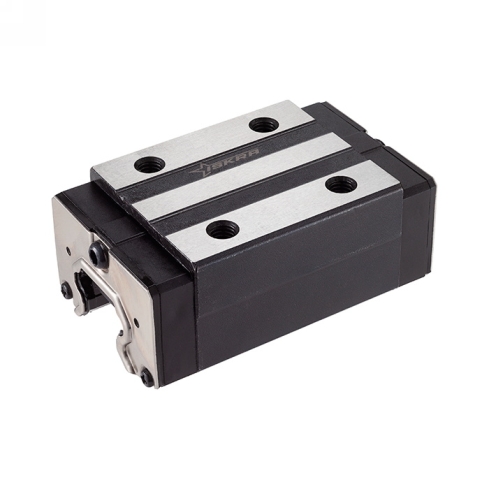

Каретка ISKRA HGH20CAZAH

Каретка HGH20CAZAH ISKRA - это опорный элемент систем линейного перемещения для обеспечения точного позиционирования узлов промышленного оборудования. Модуль стандартной конструкции ориентирован на восприятие значительных усилий в механизмах автоматизации и станкостроении. Внутренняя геометрия профиля и распределение тел качения позволяют каретке компенсировать нагрузки в различных направлениях, поддерживая заданную кинематику движения.

Рабочий ресурс и устойчивость к деформациям жестко лимитируются паспортными характеристиками грузоподъемности: узел рассчитан на динамическую нагрузку до 17,75 kН и статическую нагрузку до 27,76 kН. Эксплуатация блока линейного перемещения требует контроля за чистотой направляющих и регулярного обновления смазочных материалов, что минимизирует износ дорожек качения и сохраняет высокий класс точности при интенсивных рабочих циклах.

• Динамическая нагрузка C: 17,75 kН
• Статическая нагрузка C0: 27,76 kН
• Класс точности: Высокий
• Резьба MxI: M5x6
• Общая высота H: 30 мм
• Вес: 0,3 кг

Габаритно-присоединительные параметры включают общую ширину 44 мм и длину 77.5 мм при рабочей высоте сборки 30 мм. Фиксация сопрягаемых механизмов осуществляется через монтажные отверстия с резьбой M5x6 на верхней плоскости каретки, где требуется строгое соблюдение регламентных моментов затяжки крепежа. Размерные допуски и профиль посадочного места предполагают установку на рельсовые направляющие соответствующего типоразмера.
