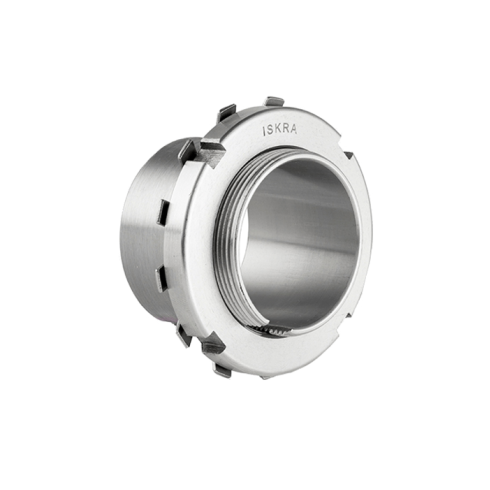

Втулка ISKRA H2307

Закрепительная втулка ISKRA серии H2307 - это разрезной монтажный элемент для фиксации подшипников с коническим отверстием на гладких цилиндрических валах без использования заплечиков. Изделие обеспечивает жесткое осевое крепление и позволяет компенсировать допуски диаметра вала Ø30 мм за счет радиального сжатия при затяжке.

Корпус втулки выполнен из конструкционной стали, обладающей необходимой упругостью для корректного зажима внутреннего кольца подшипника. Ширина 43 мм гарантирует равномерное распределение давления по всей поверхности сопряжения. Серия H2307 предназначена для работы в составе стандартных подшипниковых узлов, требующих монтажа подшипника с конусом 1:12 и внутренним диаметром Ø35 мм.

• Диаметр вала (d1): Ø30 мм
• Посадочный диаметр: Ø35 мм
• Резьба гайки: M35х1,5
• Ширина (B1): 43 мм
• Стопорная гайка: KM7
• Стопорное кольцо: MB7
• Наружный диаметр (d3): 52 мм

Монтаж предполагает использование стопорной гайки KM7 и стопорного кольца MB7 для предотвращения отвинчивания при вибрациях. Затяжка по резьбе M35х1,5 должна производиться с обязательным контролем остаточного радиального зазора в подшипнике. Конструкция полностью соответствует размерной сетке серии для интеграции в стандартные разборные подшипниковые опоры.
