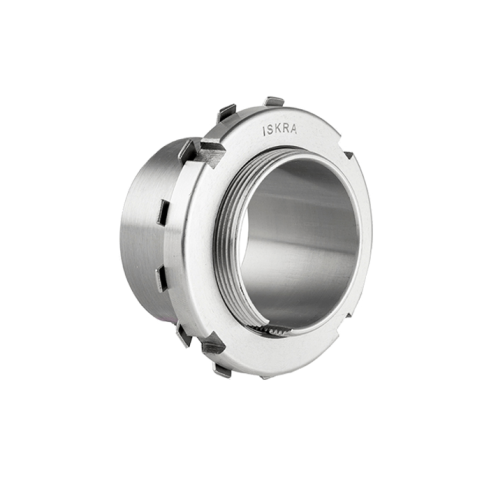

Втулка ISKRA H2309

Втулка ISKRA H2309 - это закрепительный монтажный узел для фиксации подшипников с коническим отверстием на цилиндрических валах Ø40 мм в составе разборных опорных узлов промышленных трансмиссий.

Компонент обеспечивает надежную осевую фиксацию внутреннего кольца подшипника без необходимости проточки заплечиков на валу, что упрощает проектирование и изготовление валовых линий. Конструкция рассчитана на эксплуатацию в условиях стандартных индустриальных нагрузок и температурных режимов, определяемых типом применяемого подшипникового узла. Ширина 50 мм гарантирует достаточную площадь контакта для стабильной передачи усилий и предотвращения перекосов.

Узел комплектуется стопорной гайкой KM9 и многолапчатой шайбой MB9, которые исключают самопроизвольное ослабление затяжки при вибрациях. Монтаж производится с использованием метрической резьбы M45х1,5; при сборке необходимо соблюдать регламентированный момент затяжки для обеспечения требуемого радиального зазора в подшипнике. Внешний диаметр гайки составляет 65 мм, что следует учитывать при подборе размеров корпуса опоры.

• Диаметр вала d1: 40 мм
• Внутренний диаметр: 45 мм
• Резьба G: M45х1,5
• Ширина B1: 50 мм
• Стопорная гайка: KM9
• Стопорное кольцо: MB9
• Диаметр d3: 65 мм
