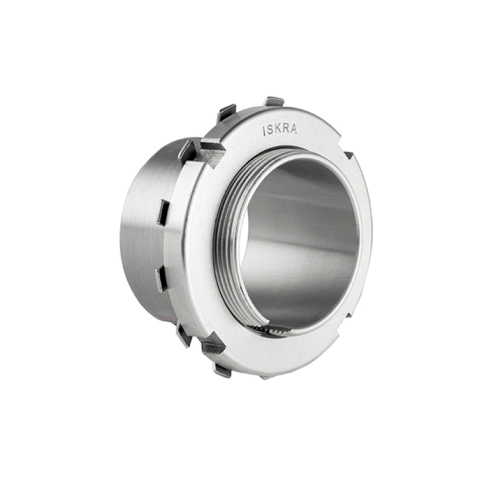

Втулка ISKRA H2306

Закрепительная втулка серии H2306-ISKRA бренда ISKRA - это разборный соединительный элемент для фиксации подшипников с коническим отверстием на цилиндрических валах диаметром 25 мм в узлах промышленного оборудования.

Изделие позволяет устанавливать подшипники на стандартные валы без прецизионной обработки посадочных поверхностей, обеспечивая надежный натяг за счет осевого смещения внутреннего кольца по конусу. Конструктивная ширина 38 мм гарантирует достаточную площадь контакта для эффективного распределения радиальных усилий, а стальное исполнение компонентов обеспечивает полную совместимость с минеральными маслами и консистентными смазками.

• Внутренний диаметр: Ø30 мм
• Диаметр вала d1: Ø25 мм
• Наружный диаметр гайки d3: Ø45 мм
• Резьба G: M30×1,5
• Ширина B1: 38 мм
• Стопорная гайка: KM6
• Стопорное кольцо: MB6
• Вес: 0,11 кг

Узел поставляется в комплекте со стопорной гайкой KM6 и шайбой MB6. При монтаже на вал Ø25 мм обязательна фиксация гайки путем отгибания лепестка шайбы в соответствующий паз, что исключает самопроизвольное ослабление соединения при интенсивных вибрационных нагрузках. Для обеспечения расчетного ресурса подшипника при затяжке необходимо контролировать радиальный зазор в соответствии с техническим паспортом узла.
