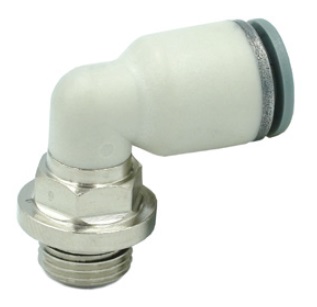

Штуцер цанговый угловой Camozzi R7522 10-1/4

Угловой цанговый фитинг Camozzi серии R7522 предназначен для оперативного соединения пневматических магистралей с элементами пневмоавтоматики под углом 90 градусов. Изделие используется для организации разводки сжатого воздуха и подключения полимерных трубок к резьбовым портам распределителей, цилиндров и блоков подготовки воздуха.

• Присоединительные размеры: наружная резьба G1/4 и цанговый зажим для трубки диаметром 10 мм. Сочетание стандартной трубной цилиндрической резьбы и быстроразъемного соединения позволяет интегрировать фитинг в большинство промышленных пневмосистем без применения специального инструмента.
• Материал корпуса: технополимер. Использование композитного материала обеспечивает высокую коррозионную стойкость и существенно снижает массу узла, что критично при монтаже на подвижных частях оборудования и манипуляторах.
• Уплотнительные элементы: NBR (бутадиен-нитрильный каучук). Материал уплотнений гарантирует герметичность в диапазоне температур от -10 до +80 °C и обладает стойкостью к воздействию масел и конденсата, присутствующих в рабочей среде.
• Рабочее давление: 10 бар. Данная характеристика соответствует стандартным требованиям для сетей сжатого воздуха общепромышленного назначения, обеспечивая запас прочности при штатных нагрузках.

Конструкция фитинга обеспечивает надежную фиксацию трубки благодаря цанговому захвату, исключающему самопроизвольное разъединение при вибрациях или пульсациях давления. L-образная форма корпуса позволяет оптимизировать трассировку пневмолиний в условиях ограниченного монтажного пространства, предотвращая перегибы трубопровода.
