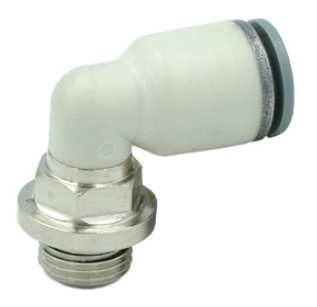

Штуцер цанговый угловой Camozzi R7522 12-1/2

Угловой цанговый фитинг серии R7522 предназначен для организации быстроразъемных соединений полимерных трубопроводов с пневматическими компонентами, оснащенными резьбовыми портами. Изделие обеспечивает изменение направления магистрали под углом 90 градусов, что позволяет оптимизировать трассировку пневмолиний в условиях ограниченного монтажного пространства.

• Присоединительные параметры: Вход — наружная трубная цилиндрическая резьба G1/2, выход — цанговый зажим под трубку с наружным диаметром 12 мм. Данная комбинация обеспечивает совместимость со стандартными исполнительными механизмами и распределителями, требующими высокой пропускной способности.
• Материалы конструкции: Корпус выполнен из ударопрочного технополимера, а резьбовая часть — из латуни. Такое сочетание снижает общий вес узла (15 г) и обеспечивает высокую коррозионную стойкость при сохранении механической прочности соединения.
• Температурный режим: От -10 до +80 °C. Уплотнительные элементы из NBR (бутадиен-нитрильный каучук) гарантируют герметичность системы и сохранение эластичности манжет при эксплуатации в стандартных промышленных условиях.
• Рабочее давление: Номинальное значение составляет 10 бар. Цанговый механизм надежно удерживает трубку при подаче сжатого воздуха, предотвращая ее самопроизвольное отсоединение под нагрузкой.

Ключевой особенностью модели является наличие поворотного механизма, позволяющего вращать полимерный корпус вокруг оси резьбового соединения на 360° даже после затяжки резьбы. Это существенно упрощает монтаж и позиционирование трубки относительно оборудования. Цанговый захват рассчитан на многократное присоединение и отсоединение нейлоновых или полиуретановых трубок без использования вспомогательного инструмента.
