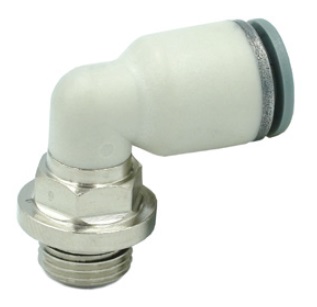

Штуцер цанговый угловой Camozzi R7522 4-1/8

Угловой цанговый фитинг Camozzi серии R7522 представляет собой поворотное L-образное соединение, предназначенное для коммутации пневматических магистралей с исполнительными устройствами и элементами воздухоподготовки. Изделие обеспечивает надежную фиксацию полимерных трубок и позволяет оптимизировать разводку пневмолиний в условиях ограниченного монтажного пространства благодаря возможности вращения корпуса.

• Присоединительные параметры: Комбинация наружной трубной цилиндрической резьбы G1/8 и цангового зажима под трубку внешним диаметром 4 мм обеспечивает совместимость со стандартными портами распределителей и цилиндров.
• Материалы корпуса и уплотнений: Использование технополимера для корпуса и NBR (бутадиен-нитрильного каучука) для уплотнительных колец снижает вес изделия до 3 г и обеспечивает высокую химическую стойкость к компрессорному маслу и конденсату.
• Температурный диапазон: Изделие сохраняет работоспособность и герметичность в диапазоне температур от -10 до +80 °C, что допускает эксплуатацию в неотапливаемых цехах и вблизи теплонагруженного оборудования.
• Рабочее давление: Фитинг рассчитан на номинальное давление сжатого воздуха до 10 бар, соответствующее стандартам общепромышленной пневмоавтоматики.

Конструкция фитинга включает поворотный механизм, позволяющий ориентировать выход трубки на 360° вокруг оси резьбового соединения после затяжки, что предотвращает возникновение механических напряжений и перегибов пневмотрубки. Цанговый захват обеспечивает быстрый монтаж и демонтаж магистрали без применения дополнительного инструмента, сохраняя надежность соединения при вибрационных нагрузках.
