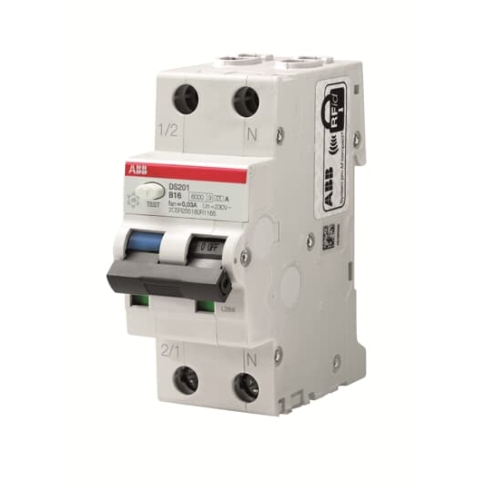

Автоматический выключатель дифференциальный DS201 C16 AC30 30мА ABB 2CSR255080R1164

Дифференциальный автоматический выключатель ABB серии DS200 - это комбинированное электротехническое устройство для защиты цепей от токов перегрузки, короткого замыкания и синусоидальных токов утечки на землю. Аппарат с кривой отключения C и номинальным током 16 А ориентирован на розеточные сети и линии с умеренными пусковыми токами. Чувствительность по дифференциальному току 0,03 А типа АС обеспечивает аппаратную защиту от поражения электрическим током при прикосновении к токоведущим частям в сетях переменного тока.

Электромагнитный и тепловой расцепители функционируют синхронно с дифференциальным блоком. Конструкция включает один защищенный полюс и коммутируемый нейтральный проводник, гарантируя полный физический разрыв линии при аварийном срабатывании. Степень защиты IP20 требует обязательной установки оборудования внутри закрытых распределительных шкафов, исключающих попадание пыли и конденсата на внутренние компоненты.

• Номинальный ток In: 16 А
• Номинальный ток утечки: 0,03 А
• Тип по току утечки: АС
• Характеристика срабатывания: C
• Количество защищенных полюсов: 1
• Степень защиты: IP20

Интеграция в щит производится с учетом глубины монтажа 69 мм, при этом устройство занимает ширину в 2 модульных расстояния. Винтовые клеммы поддерживают фиксацию жестких однопроволочных и гибких многопроволочных кабелей сечением от 1,5 мм² до 25 мм². При коммутации многопроволочных жил требуется предварительная опрессовка для сохранения нормативного контактного давления и предотвращения перегрева клеммного узла.
