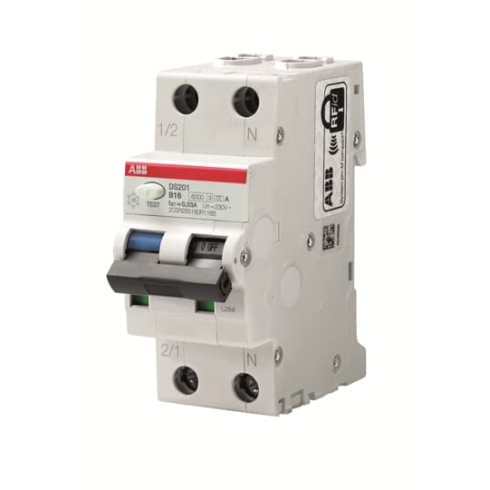

Автоматический выключатель дифференциальный DS201 C25 AC30 25А 30мА ABB 2CSR255080R1254

Автоматический выключатель дифференциальный DS201 ABB - это комбинированное электротехническое устройство, предназначенное для комплексной защиты однофазных электрических цепей от перегрузок, коротких замыканий и токов утечки на землю. Прибор объединяет в одном корпусе функции автоматического выключателя и устройства защитного отключения (УЗО), что позволяет оптимизировать пространство в распределительном щите, занимая всего два модуля (35 мм) в ширину.

Аппарат рассчитан на номинальный ток 25 А и обладает характеристикой срабатывания C, которая является универсальной для большинства промышленных и офисных задач, допуская кратковременные пусковые токи при включении электродвигателей малой мощности или систем освещения. Встроенный блок дифференциальной защиты с чувствительностью 30 мА (0,03 А) обеспечивает надежную защиту персонала от поражения электрическим током при косвенном прикосновении к открытым проводящим частям оборудования. Конструкция включает в себя тепловой расцепитель для предотвращения перегрева проводки при длительных перегрузках и электромагнитный расцепитель для мгновенного обесточивания линии при возникновении сверхтоков.

Устройство относится к типу AC по классификации токов утечки, что предполагает реакцию на синусоидальный переменный дифференциальный ток. Это делает его подходящим для защиты стандартных потребителей без сложной силовой электроники. Степень защиты корпуса IP20 подразумевает эксплуатацию в сухих помещениях внутри защитных оболочек. На фронтальной панели предусмотрен индикатор срабатывания по дифференциальному току, позволяющий визуально определить причину отключения (аварийная утечка или сверхток), что сокращает время на диагностику неисправности системы.

• Номинальный ток In: 25 А
• Номинальный ток утечки: 30 мА (0,03 А)
• Тип по току утечки: AC
• Характеристика срабатывания: C
• Количество защищенных полюсов: 1
• Общее количество полюсов: 2 (с нейтралью)
• Максимальное сечение проводника: 25 мм²
• Глубина установки: 69 мм
• Степень защиты: IP20

Монтаж осуществляется на стандартную DIN-рейку 35 мм. Клеммный блок устройства позволяет подключать как жесткие однопроволочные, так и гибкие многопроволочные проводники сечением от 1,5 до 25 мм², обеспечивая стабильный электрический контакт и устойчивость к термическим деформациям. Коммутируемый нейтральный проводник гарантирует полную изоляцию нагрузки при срабатывании защиты. Глубина установки 69 мм соответствует стандартной сетке модульного оборудования серии DS200, что обеспечивает конструктивную совместимость с современными электротехническими шкафами и панелями управления.
