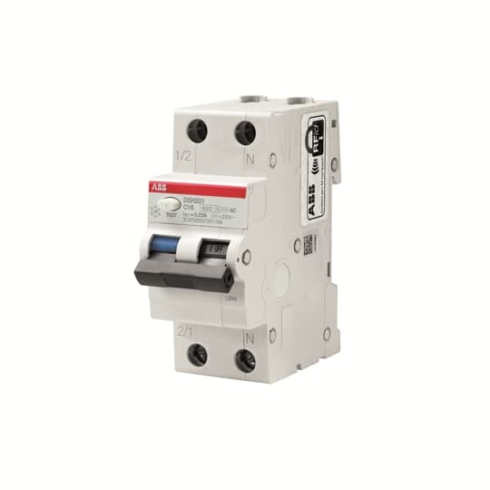

Автоматический выключатель дифференциальный DSH201 C25 AC30 ABB 2CSR255070R1254

Автоматический выключатель дифференциального тока DSH201 ABB - это двухполюсное комбинированное устройство (1P+N) для защиты распределительных сетей напряжением 230 В от токов перегрузки, короткого замыкания и утечек на землю в условиях переменного синусоидального тока.

Прибор серии DSH201 объединяет функции модульного автоматического выключателя с характеристикой срабатывания C и блока дифференциальной защиты типа AC. Номинальный ток 25 А в сочетании с порогом чувствительности 30 мА (0,03 А) делает аппарат оптимальным решением для защиты групповых линий в жилых и коммерческих зданиях, обеспечивая электробезопасность персонала при эксплуатации бытовой техники и осветительного оборудования. Конструкция предполагает одновременное отключение фазного и нейтрального проводников, что исключает риск поражения током при возникновении неисправностей в цепи.

Корпус изделия выполнен из термопласта, устойчивого к термическим нагрузкам, и имеет ширину в 2 модульных расстояния, что соответствует стандартной сетке модульного электрооборудования. Эксплуатация допускается в температурном режиме, типичном для электротехнических шкафов, при условии отсутствия агрессивных паров и газов. Низкий показатель устойчивости к импульсам тока (0 кА) требует внимания при проектировании систем в регионах с высокой грозовой активностью, где рекомендуется установка дополнительных модулей молниезащиты.

• Номинальный ток In: 25 А
• Характеристика срабатывания: C
• Номинальный ток утечки: 0,03 А
• Тип по току утечки: AC
• Количество полюсов: 2
• Количество защищенных полюсов: 1
• Номинальное напряжение: 230 В
• Максимальное сечение проводника: 25 мм²
• Глубина установки: 69 мм

Монтаж производится на стандартную DIN-рейку; глубина установки составляет 69 мм. Универсальные винтовые клеммы поддерживают присоединение как жестких однопроволочных, так и гибких многопроволочных проводников сечением от 1,5 до 25 мм². При сборке важно соблюдать полярность подключения нейтрального проводника, указанную на фронтальной панели, и контролировать момент затяжки клемм для предотвращения нагрева в местах контакта.
