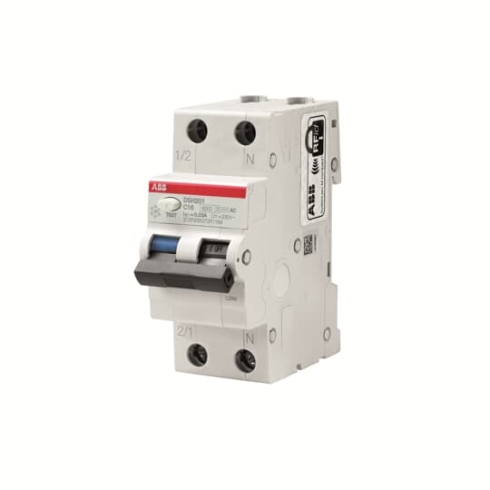

Автоматический выключатель дифференциальный DSH201 C20 AC30 ABB 2CSR255070R1204

Автоматический выключатель дифференциального тока (АВДТ) серии DSH201 бренда ABB - это модульное комбинированное устройство для комплексной защиты однофазных электрических цепей напряжением 230 В от перегрузок, коротких замыканий и токов утечки на землю.

Аппарат предназначен для эксплуатации в сетях переменного тока, где требуется защита распределительных линий со средними пусковыми токами, что обусловлено характеристикой срабатывания C. Уставка по току утечки 0,03 А (30 мА) обеспечивает базовый уровень электробезопасности персонала при косвенном прикосновении к токоведущим частям оборудования и предотвращает возгорания, вызванные неисправностью изоляции. Исполнение по типу AC ориентировано на обнаружение исключительно синусоидальных переменных дифференциальных токов, что является стандартом для большинства бытовых и общепромышленных нагрузок.

Конструкция включает один защищенный полюс и коммутируемый нейтральный проводник, обеспечивая полное физическое разъединение цепи при аварийном срабатывании. Клеммные зажимы устройства рассчитаны на подключение жестких однопроволочных или гибких многопроволочных проводников сечением от 1,5 до 25 мм², что позволяет использовать кабели с высокой нагрузочной способностью. Механический ресурс и износостойкость контактной группы соответствуют требованиям для компонентов систем промышленной автоматизации и электротехнических шкафов.

• Номинальный ток: 20 А
• Ток утечки: 0,03 А (30 мА)
• Характеристика срабатывания: C
• Тип по току утечки: AC
• Количество полюсов: 2 (1P+N)
• Номинальное напряжение: 230 В
• Максимальное сечение проводника: 25 мм²
• Глубина установки: 69 мм

Монтаж производится на стандартную DIN-рейку и занимает два модуля (ширина 35 мм), что способствует компактной компоновке щитового оборудования. Глубина монтажа 69 мм обеспечивает совместимость с большинством современных корпусов электротехнических щитов. При установке необходимо соблюдать рекомендованные моменты затяжки винтовых клемм для исключения переходного сопротивления и перегрева проводников в зоне контакта. Серия DSH201 конструктивно адаптирована для интеграции в системы распределения энергии совместно с другими модульными компонентами ABB.
