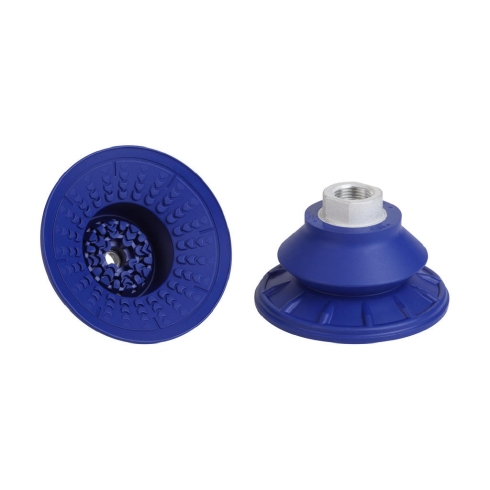

Вакуумная присоска Schmalz SAB 80 NBR-60 G3/8-IG

Сильфонная вакуумная присоска Schmalz серии SAB типоразмера 80 - это круглый захватный элемент с 1,5 складками для высокодинамичного перемещения гладких и маслянистых заготовок.

Конструкция сильфона обеспечивает компенсацию разности высот при захвате объектов и имеет рабочий ход 22,1 мм. Благодаря геометрии профиля, захват развивает поперечную силу 205 Н на сухой поверхности и 140 Н на маслянистой, что препятствует соскальзыванию детали при высоких ускорениях робота-манипулятора. Минимальный радиус кривизны удерживаемой заготовки составляет 75 мм.

Рабочая часть выполнена из бутадиен-нитрильного каучука (NBR) с твердостью 60 по Шору А, который отличается высокой стойкостью к смазочным материалам и техническим маслам. Всасывающая сила при уровне вакуума -600 мбар достигает 135 Н, а сила отрыва - 221 Н. Внутренний объем сильфона равен 67,6 см³, что необходимо учитывать при расчете времени вакуумирования системы и подборе вакуумного генератора.

Монтаж осуществляется через интегрированный ниппель с внутренней цилиндрической резьбой G3/8"-F. При установке используется размер под ключ 22 мм. Для обеспечения номинальной скорости откачки воздуха и исключения дросселирования потока требуется применение вакуумных магистралей с внутренним диаметром не менее 6 мм.

• Тип профиля: сильфонная (1,5 складки)
• Материал: NBR (60 Шор А)
• Всасывающая сила (-600 мбар): 135 Н
• Рабочий ход сильфона (Z): 22,1 мм
• Присоединение: внутренняя резьба G3/8"-F
• Внутренний объем: 67,6 см³
• Минимальный радиус заготовки: 75 мм
• Рекомендуемый внутренний диаметр шланга: Ø6 мм
