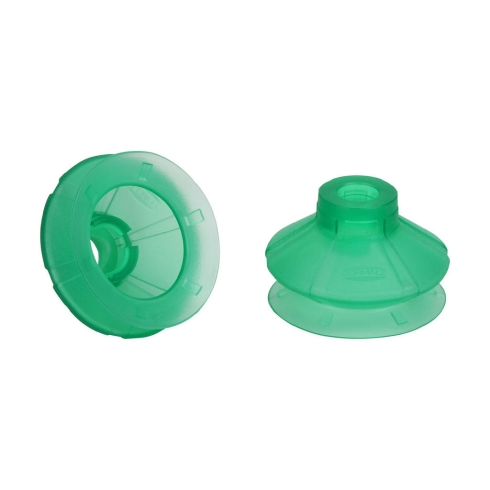

Вакуумная присоска Schmalz SPB1 30 ED-65 SC040

Вакуумная присоска Schmalz серии SPB1 30 ED-65 SC040 - это сильфонный захватный элемент из износостойкого материала Elastodur для скоростного перемещения картонной и плотной упаковки в автоматизированных системах. Оптимизированная конструкция с 1,5 складками обеспечивает необходимую амплитуду хода в 13 мм для компенсации разницы высот заготовок и надежного прилегания к неровным поверхностям в высокодинамичных процессах.

Применение специального эластомера ED с твердостью 65 по Шору гарантирует высокую стойкость к истиранию, что является критическим фактором при постоянном контакте с абразивными поверхностями картона. Технические свойства материала позволяют присоске сохранять стабильность формы при глубоком вакууме, развивая всасывающую силу до 20,7 Н (при вакууме -600 мбар) и выдерживая значительную силу отрыва в 30,6 Н. Высокая поперечная сила в 15,5 Н гарантирует стабильность положения груза при резких старт-стопных режимах работы манипулятора.

• Тип изделия: сильфонная присоска (1,5 складки)
• Материал: Эластодур (ED)
• Твердость материала: 65 Shore A
• Всасывающая сила (-600 мбар): 20,7 Н
• Поперечная сила: 15,5 Н
• Ход сильфона (Z): 13 мм
• Максимальный диаметр: Ø36,7 мм
• Минимальный радиус заготовки: 25 мм

Монтаж компонента осуществляется при помощи ниппельного соединения серии SC 040, обеспечивающего герметичность и надежность вакуумного контура. Для оптимизации времени цикла и минимизации потерь давления рекомендуется использовать соединительные шланги с внутренним диаметром 6 мм. Малый собственный вес изделия (всего 3,7 г) снижает инерционную нагрузку на исполнительные механизмы роботов и манипуляторов, что позволяет достигать высокой производительности линии.
