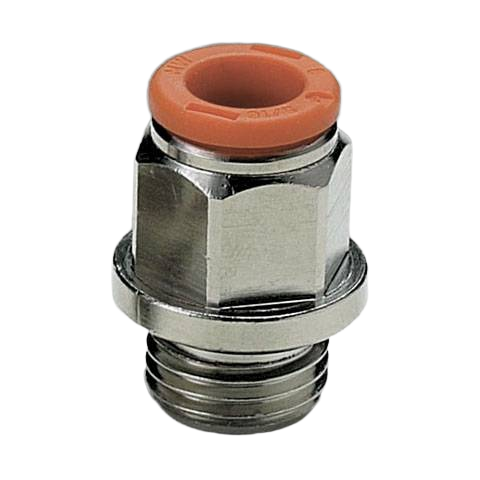

Штуцер цанговый Metalwork RL1 4 M7 2L01020

I-образный цанговый штуцер серии 2L01020 бренда Metalwork - это прямой соединительный фитинг для коммутации пневматических линий в контурах промышленной автоматизации. Прямая форма изделия обеспечивает беспрепятственное прохождение потока сжатого воздуха без дополнительных аэродинамических потерь. Конструкция рассчитана на эксплуатацию в пневмолиниях с максимальным рабочим давлением до 16 бар.

Латунный корпус задает высокую механическую прочность и жесткость узла. Герметизация магистрали осуществляется посредством штатных уплотнений из бутадиен-нитрильного каучука (NBR). Этот эластомер ограничивает температурный режим в диапазоне -20...+60 °C и характеризуется высокой химической стойкостью к минеральным компрессорным маслам, что критично при наличии маслораспылителей в блоке подготовки среды.

• Тип присоединения: цанга 4 мм / наружная резьба M7
• Максимальное рабочее давление: 16 бар
• Материал корпуса: латунь
• Материал уплотнения: NBR
• Рабочая температура: -20...+60 °C
• Тип монтажа: внешний шестигранник
• Вес: 4,5 г

Монтаж полимерной трубки с наружным диаметром Ø4 мм производится простым усилием вставки в цанговый захват, который обеспечивает надежную фиксацию контура. Интеграция резьбовой части M7 в пневмораспределитель или цилиндр выполняется гаечным ключом за внешний шестигранник на корпусе. Масса штуцера составляет всего 4,5 г, что минимизирует инерционные нагрузки при установке компонента на подвижные кинематические модули и захваты.
