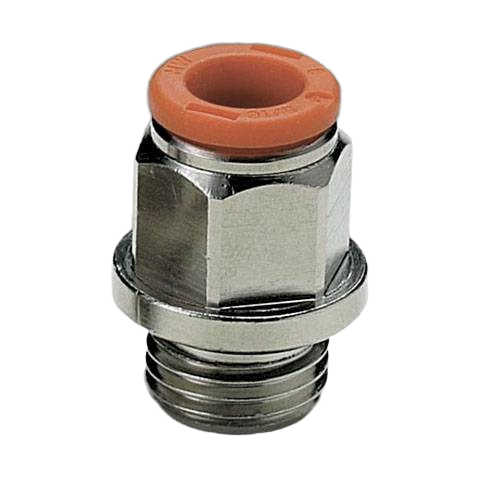

Штуцер цанговый Metalwork RL1 8-M12X1.5 2L01102

Штуцер цанговый Metalwork RL1 8-M12X1.5 2L01102 - это прямой соединительный элемент для герметичного сопряжения гибких полимерных магистралей с портами пневматического оборудования в системах промышленной автоматизации.

Латунный корпус и цанговый зажим рассчитаны на эксплуатацию под рабочим давлением до 16 бар, что позволяет использовать фитинг в контурах с повышенными требованиями к нагрузке. Уплотнительные элементы из NBR (бутадиен-нитрильного каучука) обеспечивают герметичность в температурном диапазоне -20...+60 °C и совместимы со сжатым воздухом (сухим или с распылённым маслом) и вакуумом. Конструкция серии RL1 ориентирована на сохранение целостности трубки при многократных циклах фиксации и отсоединения.

• Материал корпуса: латунь
• Максимальное давление: 16 бар
• Рабочая температура: -20...+60 °C
• Диаметр трубки: Ø8 мм
• Тип резьбы: метрическая M12x1.5
• Материал уплотнения: NBR
• Вес изделия: 12,1 г

Монтаж со стороны входа выполняется по метрической резьбе M12x1.5 с использованием внешнего шестигранника, что позволяет точно контролировать момент затяжки и обеспечивать надёжную посадку. Со стороны выхода предусмотрен быстроразъёмный цанговый механизм для фиксации калиброванных трубок из полиамида (PA), полиуретана (PU) или полиэтилена (PE) с наружным диаметром 8 мм. При сборке рекомендуется выполнять перпендикулярный срез трубки без деформации её геометрии для корректного захода в уплотнительную зону фитинга.
