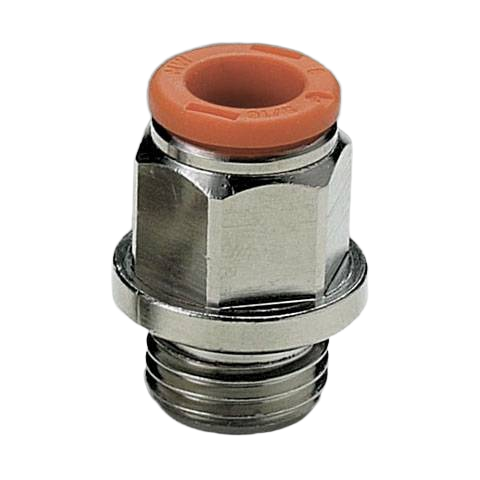

Штуцер цанговый Metalwork RL1 6-M12X1.5 2L01101

Штуцер цанговый Metalwork серии RL1 - это соединительный компонент I-образной формы для прямого перехода с метрического порта M12 на гибкую полимерную трубку в пневматических системах с рабочим давлением до 16 бар. Изделие применяется в промышленной автоматике для создания герметичных разъемных узлов, обеспечивая фиксацию магистрали без использования накидных гаек или зажимного инструмента.

Техническое ядро модели составляют латунный корпус и система уплотнения из бутадиен-нитрильного каучука (NBR), что ограничивает температурный режим эксплуатации диапазоном -20...+60 °C. Материал уплотнения устойчив к воздействию сжатого воздуха и стандартных компрессорных масел, однако чувствителен к агрессивным химическим средам. Максимальное давление 16 бар является ключевым ограничителем, позволяющим интегрировать фитинг в нагруженные контуры управления и исполнительных механизмов, где важна стабильность соединения при пульсациях потока.

• Материал корпуса: латунь
• Присоединение 1: наружная резьба M12×1.5
• Присоединение 2: цанга Ø6 мм
• Максимальное рабочее давление: 16 бар
• Рабочая температура: -20...+60 °C
• Материал уплотнения: NBR (бутадиен-нитрильный каучук)
• Тип монтажа: внешний шестигранник
• Вес: 12.4 г

Монтаж со стороны входа выполняется по наружной резьбе с использованием внешнего шестигранника, что минимизирует риск повреждения корпуса при затяжке. Выходное соединение предназначено для трубок с наружным диаметром Ø6 мм; фиксация происходит при осевом нажатии трубки в цангу до упора, а извлечение требует нажатия на отпускающее кольцо. Конструкция совместима с трубками из полиуретана (PU) и полиамида (PA), обеспечивая герметичность соединения при соблюдении допусков на внешний диаметр пневмолинии.
