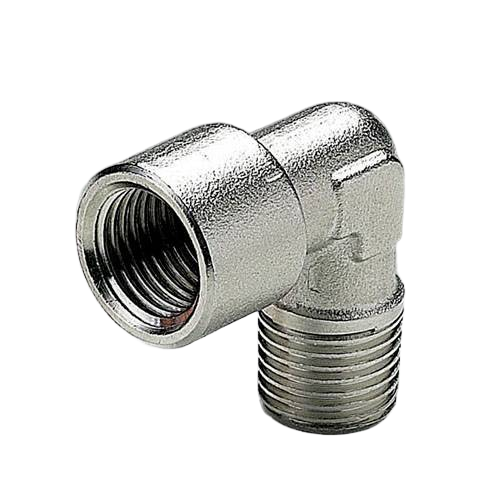

Соединитель угловой с внутр.-нар. резьбой G1/8-R1/8 Metalwork A10 1/8 - 1/8 2110001

Соединитель угловой Metalwork серии A10 - это компактный резьбовой адаптер для изменения вектора потока рабочей среды под углом 90 градусов в пневматических и технологических линиях. Благодаря повышенному пределу рабочего давления до 60 бар, фитинг применяется не только в стандартных пневмосистемах, но и в установках с жесткими требованиями к прочности соединений, включая линии подачи смазки и промышленной гидравлики низкого давления.

Эксплуатационные характеристики изделия определяются широким температурным диапазоном от -40 до +150 °C, что позволяет интегрировать его в узлы с экстремальными термическими нагрузками. Прочная конструкция без встроенных эластомеров исключает риск их температурной деградации, обеспечивая стабильную работу с химически нейтральными газами и жидкостями, совместимыми с материалом корпуса. Масса компонента составляет 16 г, что снижает вибрационную нагрузку на соединительные порты исполнительных механизмов.

• Максимальное рабочее давление: 60 бар
• Рабочая температура: -40...+150 °C
• Размер под ключ: 10 мм
• Присоединение 1: 1/8
• Присоединение 2: 1/8
• Тип резьбы: G; R
• Вес: 16 г

Монтаж осуществляется с помощью стандартного рожкового ключа на 10 мм. Комбинация внутренней цилиндрической резьбы G1/8 и наружной конической резьбы R1/8 обеспечивает универсальность подключения к различным типам арматуры. Коническая резьба R1/8 гарантирует герметичность за счет плотного контакта витков при затяжке (допускается использование анаэробных герметиков или уплотнительных лент), в то время как внутренняя резьба G1/8 предполагает установку ответного компонента с торцевым уплотнением или ответным фитингом. Конструкция соответствует стандартной размерной сетке серии A10 и подходит для многократного использования в условиях частой сборки-разборки системы.
