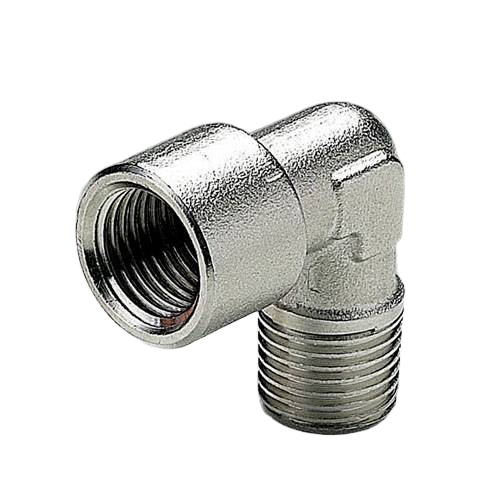

Соединитель угловой с внутр.-нар. резьбой G3/8-R3/8 Metalwork A10 3/8-3/8 2110003

Соединитель угловой Metalwork серии A10 (артикул 2110003) - это вспомогательный резьбовой компонент для изменения направления трубопроводной линии на 90 градусов в системах промышленной автоматизации с рабочим давлением до 60 бар.

Изделие предназначено для эксплуатации в магистралях распределения сжатого воздуха, инертных газов и технологических сред, требующих высокой надежности соединений. Компактный L-образный корпус из никелированной латуни обеспечивает механическую прочность и коррозионную стойкость, что позволяет использовать фитинг в нагруженных узлах подготовки воздуха и распределительных коллекторах.

Широкий температурный диапазон эксплуатации от -40 до +150 °C допускает монтаж соединителя в зонах с интенсивным тепловым излучением или в условиях наружной установки при отрицательных температурах. Отсутствие эластомерных уплотнений в основном проточном канале минимизирует риски, связанные с термической деградацией материалов, обеспечивая стабильную работу системы при значительных перепадах рабочих режимов без потери герметичности.

• Максимальное рабочее давление: 60 бар
• Рабочая температура: -40...+150 °C
• Присоединение 1 (внутреннее): G3/8
• Присоединение 2 (наружное): R3/8
• Размер под ключ: 15 мм
• Вес изделия: 48 г

Монтаж осуществляется через комбинацию внутренней цилиндрической резьбы G3/8 и наружной конической резьбы R3/8. Коническое исполнение R обеспечивает самоуплотнение по виткам, однако для гарантированной герметичности рекомендуется применение соответствующих уплотнительных материалов. Наличие шестигранного участка с размером под ключ 15 мм позволяет контролировать момент затяжки при сборке, исключая деформацию корпуса или повреждение резьбовых витков.
