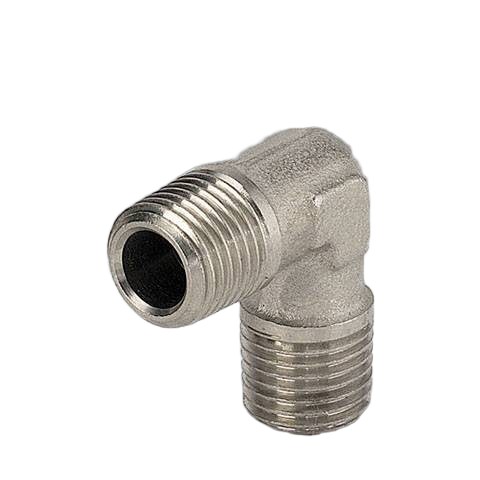

Соединитель угловой с нар. резьбой R1/4 Metalwork A15 1/4 2115002

Соединитель угловой с наружной резьбой Metalwork серии A15 - это жесткий резьбовой фитинг для изменения направления магистрали на 90 градусов в пневматических и гидравлических системах высокого давления. Изделие предназначено для использования в узлах распределения воздуха и рабочих сред, где требуется высокая механическая прочность и стойкость к вибрационным нагрузкам.

Конструкция фитинга рассчитана на работу при экстремальных для пневматики параметрах: максимальное рабочее давление составляет 60 бар, а температурный диапазон эксплуатации охватывает значения от -40 до +150 °C. Такие характеристики позволяют применять соединитель в системах промышленной смазки, линиях подачи сжатого воздуха с высоким содержанием конденсата или в условиях прямого воздействия агрессивных внешних факторов. Отсутствие полимерных уплотнительных колец в резьбовой части (металлическое исполнение) исключает риск деградации герметизирующего элемента при перегреве.

• Максимальное рабочее давление: 60 бар
• Рабочая температура: -40...+150 °C
• Тип резьбы: R (коническая)
• Присоединение: 1/4
• Размер под ключ: 13 мм
• Вес изделия: 27,1 г

Монтаж осуществляется с использованием стандартного рожкового ключа на 13 мм. Наружная коническая резьба R1/4 по стандарту ISO 7-1 обеспечивает герметичность за счет деформации витков при затяжке, однако для надежной фиксации в ответной части рекомендуется применение жидких резьбовых герметиков или фторопластовой ленты. При сборке следует соблюдать рекомендованные моменты затяжки для предотвращения повреждения резьбовых каналов оборудования, при этом угловая конфигурация позволяет компактно разместить соединительные линии в ограниченном пространстве монтажных шкафов или на корпусах приводов.
