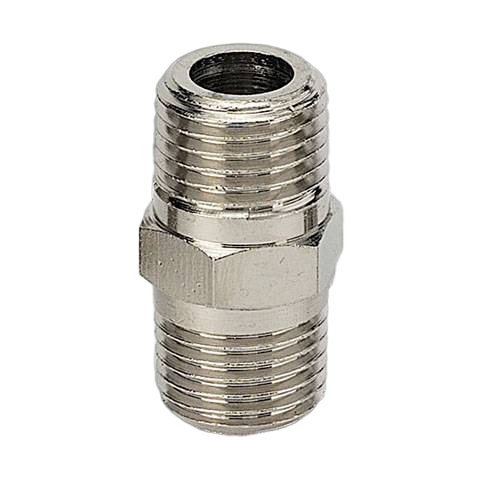

Ниппель редуцирующий резьбовой R3/8-R1/4 Metalwork A2 1/4 - 3/8 2102005

Редуцирующий резьбовой ниппель серии 2102005 Metalwork - это соединительный элемент для перехода между различными диаметрами трубопроводов в пневматических системах с рабочим давлением до 60 бар.

Компонент предназначен для прямого соединения узлов промышленной автоматики, имеющих внутреннюю резьбу разных размеров. Конструкция переходного ниппеля обеспечивает жесткую стыковку магистралей или подключение исполнительных механизмов к распределительным коллекторам при повышенных пневматических нагрузках.

Отсутствие мягких эластомерных уплотнений в конструкции обуславливает широкий эксплуатационный температурный диапазон -40...+150 °C. Деталь устойчива к температурным перепадам и воздействию рабочих сред в пределах химической стойкости металла корпуса, что допускает эксплуатацию в линиях подачи очищенного сжатого воздуха, вакуума и технических жидкостей. Пропускная способность пневмолинии на данном участке лимитируется внутренним сечением со стороны присоединения 1/4.

• Тип резьбы: R
• Присоединение 1: 3/8
• Присоединение 2: 1/4
• Максимальное рабочее давление: 60 бар
• Рабочая температура: -40...+150 °C
• Размер под ключ: 17 мм
• Вес: 27,2 г

Монтаж осуществляется посредством наружной конической резьбы R с присоединительными размерами 3/8 и 1/4. Конический профиль обеспечивает первичное уплотнение в резьбовом канале при свинчивании, однако для достижения полной герметичности при предельных значениях давления требуется применение тефлоновой ленты или жидких анаэробных герметиков. Установка и затяжка фитинга выполняются стандартным гаечным ключом на 17 мм.
