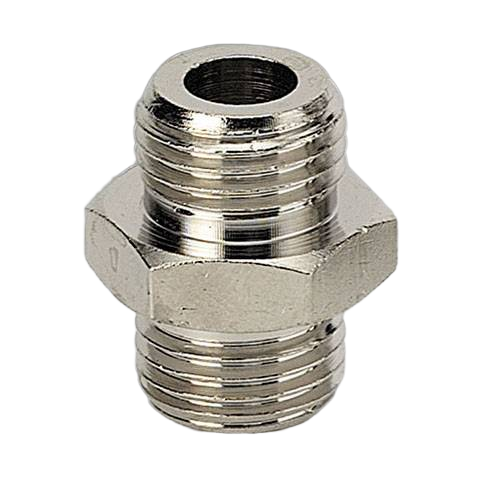

Ниппель резьбовой G1/8 Metalwork A1 1/8-1/8 2101001

Ниппель резьбовой серии A1 Metalwork - это соединительный компонент для жесткого сопряжения пневматических или технологических узлов с резьбовыми портами типоразмера G1/8 в системах с давлением до 60 бар.

Изделие предназначено для эксплуатации в магистралях сжатого воздуха и совместимых неагрессивных сред. Высокий предел прочности материала корпуса позволяет использовать деталь в нагруженных участках систем, где требуется повышенная надежность соединений. Компактное исполнение с одинаковыми присоединительными размерами с двух сторон упрощает компоновку пневмоостровов, распределительных плит и блоков подготовки воздуха.

Широкий температурный диапазон от -40 до +150 °C допускает применение ниппеля в условиях значительных термических колебаний, включая литейное производство, системы термостабилизации и наружные установки. Конструкция обеспечивает стабильность геометрии резьбы и длительный ресурс при многократном монтаже. Отсутствие встроенных эластомерных уплотнений позволяет подбирать материал герметизации под конкретную рабочую среду, что расширяет область применения фитинга.

• Максимальное рабочее давление: 60 бар
• Рабочая температура: -40...+150 °C
• Размер под ключ: 14 мм
• Присоединение 1: 1/8
• Присоединение 2: 1/8
• Тип резьбы: G (цилиндрическая трубная)
• Вес: 10,4 г

Монтаж осуществляется рожковым или торцевым ключом на 14 мм. Цилиндрическая резьба типа G требует обязательного применения внешних уплотнительных элементов (медных, алюминиевых или металлорезиновых шайб) для обеспечения герметичности стыка. При сборке необходимо соблюдать рекомендованные моменты затяжки для предотвращения деформации резьбового канала ответной детали и сохранения профиля витков.
