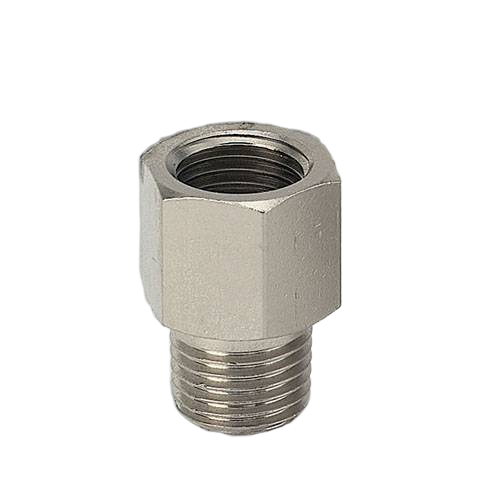

Переходник прямой резьбовой G1/8-R1/8 Metalwork A5 1/8 - 1/8 2105001

Переходник прямой резьбовой серии A5 Metalwork - это прецизионный соединительный ниппель для жесткой стыковки компонентов пневматических и гидравлических систем в условиях повышенного давления и температурных колебаний. Изделие обеспечивает надежный переход между узлами с внутренней цилиндрической резьбой G1/8 и внутренней конической резьбой R1/8, что актуально при интеграции исполнительных механизмов и контрольно-измерительных приборов различных стандартов в единую магистраль.

Ключевым эксплуатационным ограничением является максимальное рабочее давление 60 бар, позволяющее использовать фитинг не только в стандартных пневмосетях, но и в гидравлических контурах низкого давления. Широкий рабочий диапазон температур от -40 до +150 °C делает переходник пригодным для установки в термонагруженных узлах, например, вблизи компрессорных головок или в оборудовании, работающем на открытом воздухе. Устойчивость к среде обеспечивается материалом исполнения и отсутствием встроенных полимерных элементов, что исключает риск термической деградации или химического разрушения при контакте с агрессивными парами.

• Максимальное рабочее давление: 60 бар
• Рабочая температура: -40...+150 °C
• Присоединение 1: G1/8
• Присоединение 2: R1/8
• Размер под ключ: 14 мм
• Вес: 13,8 г

Для монтажа используется стандартный гаечный ключ на 14 мм. Соединение со стороны цилиндрической резьбы G1/8 требует применения плоского уплотнения (медной или сталерезиновой шайбы) для герметизации по торцу. Со стороны конической резьбы R1/8 плотность стыка достигается за счет геометрии профиля, что предполагает использование резьбовых герметиков или PTFE-ленты. Компактные габариты и малый вес 13,8 г позволяют монтировать переходник непосредственно на датчики или распределители без риска создания избыточного плеча нагрузки на корпус устройства.
