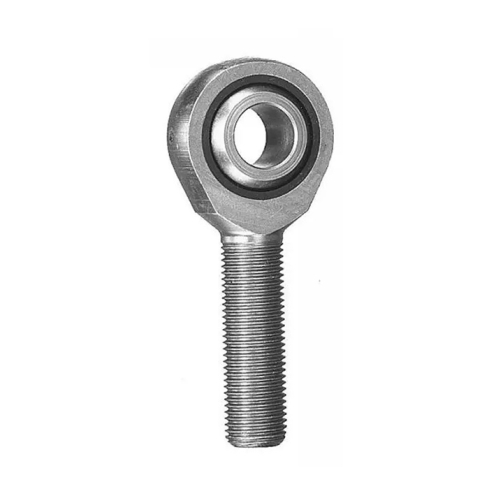

Шарнирный наконечник ISKRA TSM10CSS

Шарнирный наконечник TSM10CSS ISKRA - это необслуживаемый подшипниковый узел для передачи усилий в подвижных соединениях механизмов промышленной автоматики.

Пара трения сталь-PTFE обеспечивает работу без дополнительного смазывания, что критично для чистых производств и труднодоступных узлов. Узел рассчитан на восприятие динамических нагрузок до 12 кН и статических до 15 кН, обеспечивая компенсацию перекосов и плавное вращательное движение при диаметре сферы 19,05 мм. Конструкция позволяет нивелировать несоосность деталей, возникающую при монтаже или тепловых деформациях.

• Размер резьбы: M10x1,5
• Пара трения: Сталь/PTFE
• Динамическая нагрузка: 12 кН
• Статическая нагрузка: 15 кН
• Диаметр сферы: 19,05 мм
• Наружный диаметр: 22 мм

Монтаж выполняется через внутреннюю правую резьбу M10x1,5. Корпус шириной 14 мм и внешним диаметром 22 мм соответствует стандартной размерной сетке серии, что гарантирует совместимость с ответными частями поршневых штоков пневмоцилиндров и рычажных передач. При сборке необходимо исключать превышение допустимых углов отклонения для сохранения ресурса антифрикционного слоя.
