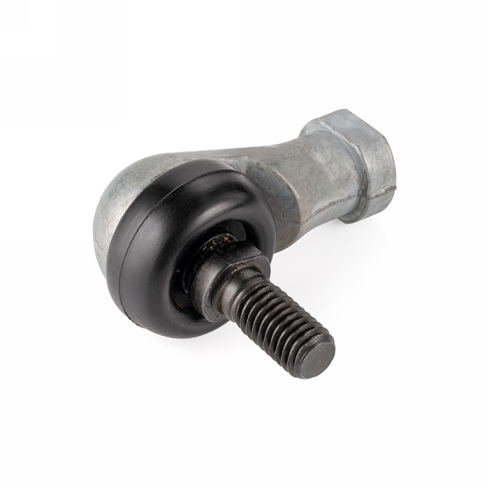

Шарнирный наконечник ISKRA SQ10X15CRS

Шарнирный наконечник серии SQ10X15CRS ISKRA - это соединительный узел для компенсации несоосности и передачи усилий в рычажных передачах и исполнительных механизмах промышленного оборудования.

Конструктивное исполнение с парой трения сталь-сталь и предварительно заложенной пластичной смазкой ориентировано на работу в условиях высоких нагрузок: статической до 27 кН и динамической до 8,2 кН. Применение износостойких закаленных материалов обеспечивает долговечность узла при значительных знакопеременных усилиях и вибрациях. Отсутствие эластичных вставок гарантирует высокую жесткость соединения, что критично для точности позиционирования в механических приводах.

• Резьба: M10x1,5 (правая)
• Пара трения: Сталь/сталь
• Статическая нагрузка: 27 кН
• Динамическая нагрузка: 8,2 кН
• Общая длина (L): 57 мм
• Диаметр корпуса (d3): 27 мм

Присоединение осуществляется путем навинчивания на шток или ось с правой метрической резьбой M10x1,5. При монтаже необходимо обеспечить соосность и исключить превышение допустимых углов поворота шарнира во избежание защемления корпуса. Длина резьбовой части L3 составляет 21 мм, что позволяет надежно зафиксировать наконечник и обеспечить необходимый вылет для передачи кинетической энергии в системе.
