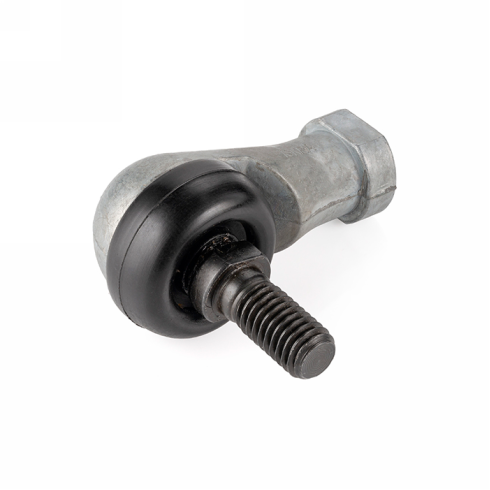

Шарнирный наконечник ISKRA SQ8CRS

Шарнирный наконечник ISKRA серии SQ8CRS - это подвижный соединительный узел для передачи усилий в рычажных механизмах, исполнительных устройствах и штоках пневматических приводов промышленного назначения.

Изделие спроектировано для компенсации угловых перекосов и несоосности при передаче мощности в динамических системах. Техническое ядро модели - пара трения «сталь/сталь» с предварительно заложенной консистентной смазкой, что позволяет эффективно воспринимать статические нагрузки до 19 кН и динамические до 5,7 кН. Отсутствие полимерных вкладышей обеспечивает высокую жесткость соединения, необходимую для узлов с высокими требованиями к точности позиционирования и стойкости к ударным нагрузкам.

• Пара трения: сталь/сталь (с предварительной смазкой)
• Статическая нагрузка: 19 кН
• Динамическая нагрузка: 5,7 кН
• Присоединительная резьба: правая M8×1,25
• Наружный диаметр головки (d3): 23 мм
• Длина корпуса (L): 48 мм
• Вес изделия: 0,068 кг

Монтаж выполняется через внутреннюю правую резьбу M8×1,25. Компактные габариты наконечника с наружным диаметром d3 23 мм позволяют устанавливать узел в условиях ограниченного монтажного пространства. При эксплуатации в составе интенсивно работающего оборудования конструкцией предусмотрена работа с предварительно заложенным составом, однако для сохранения ресурса рекомендуется контролировать чистоту сопрягаемых поверхностей и периодически обновлять смазочный слой.
