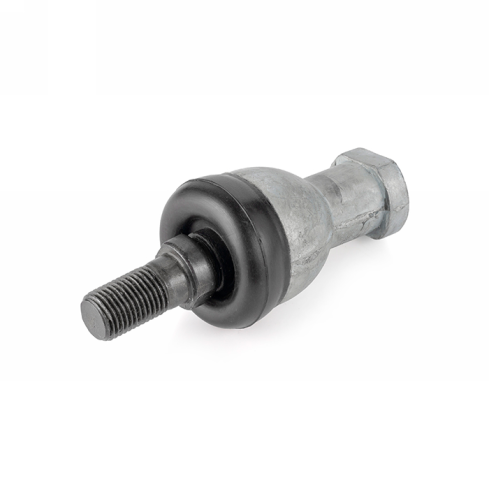

Шарнирный наконечник ISKRA SQZ10X1,5CRS

Шарнирный наконечник ISKRA серии SQZ10X1,5CRS - это соединительный элемент для передачи механических усилий в рычажных и приводных системах промышленной автоматизации. Изделие позволяет компенсировать несоосность соединяемых компонентов и обеспечивает свободное перемещение узла в нескольких плоскостях при воздействии разнонаправленных нагрузок.

Конструкция рассчитана на эксплуатацию в составе подвижных механизмов, где критичны жесткость и устойчивость к износу. Основными техническими параметрами, ограничивающими применение, являются диаметр Ø15 мм и правое направление резьбы. Массивное исполнение (вес 4,8 кг) предполагает использование в нагруженных передачах, требующих высокой механической прочности. Геометрические размеры L2 (80.5 мм) и L3 (35 мм) определяют габариты посадочного места и глубину сопряжения.

• Длина L2: 80.5 мм
• Длина L3: 35 мм
