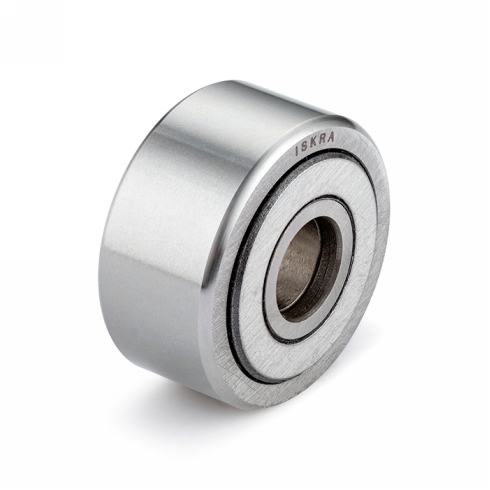

Опорный ролик ISKRA NATR25PP

Направляющий опорный ролик серии NATR25PP-ISKRA ISKRA - это механизм качения без цапфы для передачи высоких радиальных нагрузок в линейных направляющих при скорости вращения до 3600 об/мин. Массивное наружное кольцо диаметром 52 мм и стальной корпус обеспечивают жесткость узла при работе в условиях высоких контактных напряжений. Конструкция оптимизирована для восприятия статической нагрузки до 36100 Н и динамического усилия до 20150 Н.

Стальной корпус определяет базовую стойкость изделия к механическому износу и деформациям. Кинематика механизма требует строгого соблюдения скоростных ограничений и контроля режимов работы конкретной линии. Исполнение без встроенной оси предполагает использование вала заказчика, при этом внутреннее кольцо служит опорной базой. Масса узла составляет 0,271 кг, что минимизирует инерционные потери в подвижных каретках.

• Материал корпуса: Сталь
• Наружный диаметр: 52 мм
• Внутренний диаметр d: 25 мм
• Предельная скорость: 3600 об/мин
• Динамическая нагрузка: 20150 Н
• Статическая нагрузка: 36100 Н
• Цапфа: Нет

Монтаж осуществляется на цилиндрическую направляющую с учетом посадочного диаметра 25 мм. Ширина внутреннего кольца 25 мм и размер наружного профиля 24 мм требуют точного позиционирования в вилке или опорном кронштейне с минимальными осевыми зазорами. При проектировании узла посадки важно обеспечить заданную твердость и чистоту поверхности сопрягаемого вала, что исключает перекосы и преждевременный износ подшипника.
