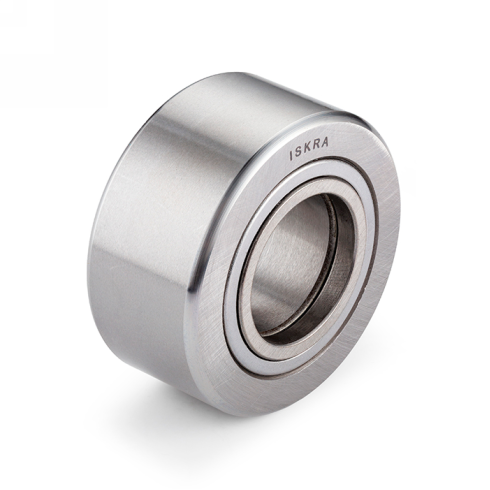

Опорный ролик ISKRA NUTR17

Опорный ролик NUTR17 ISKRA - это направляющий двухрядный узел качения без цапфы, предназначенный для восприятия высоких радиальных нагрузок в составе кулачковых механизмов, копирных приводов и тяжелонагруженных конвейерных систем.

Техническое ядро модели NUTR17 определяется массивным наружным кольцом Ø40 мм, которое эффективно распределяет контактное давление при перемещении по плоским направляющим. В основе конструкции лежит двухрядный подшипник с полным заполнением цилиндрическими роликами, что обеспечивает исключительную грузоподъемность: статическую 22600 Н и динамическую 13100 Н. Предельная скорость вращения 5500 об/мин ориентирует изделие на силовые узлы промышленного оборудования со средними скоростями перемещения, где критична жесткость и устойчивость к осевым усилиям, возникающим при перекосах.

• Наружный диаметр: Ø40 мм
• Внутренний диаметр: Ø17 мм
• Ширина наружного кольца (C): 20 мм
• Предельная частота вращения: 5500 об/мин
• Динамическая нагрузка: 13100 Н
• Статическая нагрузка: 22600 Н
• Вес изделия: 0.147 кг

Монтаж ролика осуществляется на шлифованную ось или палец с посадочным диаметром d-17 мм; отсутствие встроенной цапфы (тип NUTR) предполагает использование внешних крепежных элементов для осевой фиксации. Ширина изделия b-21 мм и диаметр d1-22 мм определяют требования к габаритам посадочного места. Узел поставляется в готовом к установке виде с заполненной пластичной смазкой, состав которой рассчитан на длительный ресурс эксплуатации в типовом для серии температурном диапазоне. При сборке необходимо контролировать соосность направляющей и ролика для исключения неравномерного износа дорожек качения.
