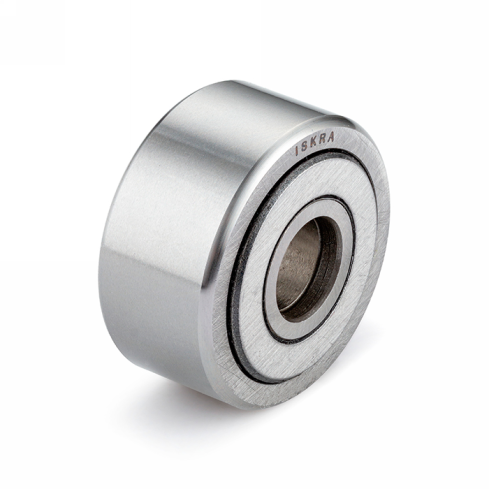

Опорный ролик ISKRA NATR6PP

Направляющий опорный ролик серии NATR6PP бренда ISKRA - это радиальный подшипниковый узел без интегрированной цапфы для передачи высоких радиальных нагрузок в механизмах линейного перемещения и кулачковых приводах.

Стальной корпус с наружным диаметром 19 мм и внутренним отверстием 6 мм обеспечивает необходимую жесткость конструкции. Отсутствие собственной оси (цапфы) предполагает использование посадочного пальца или вала проектируемого механизма, что позволяет устанавливать ролик в кинематические узлы с высокой плотностью компоновки.

Конструкция рассчитана на предельную скорость до 7000 об/мин. Толстостенное наружное кольцо шириной 11 мм воспринимает значительные циклические воздействия, обеспечивая динамическую грузоподъемность 6950 Н и статическую нагрузку до 10250 Н. Исполнение PP указывает на двустороннее контактное уплотнение, которое защищает элементы качения от промышленной пыли и надежно удерживает заложенную смазку, предотвращая сухое трение.

• Внутренний посадочный диаметр d: Ø6 мм
• Наружный рабочий диаметр: Ø19 мм
• Ширина наружного кольца C: 11 мм
• Габаритная ширина b: 12 мм
• Динамическая нагрузка: 6950 Н
• Статическая нагрузка: 10250 Н
• Предельная скорость: 7000 об/мин

Монтаж изделия массой 0,021 кг осуществляется с жесткой осевой фиксацией внутреннего кольца, при этом для сопряжения со смежным элементом (диаметр d1) предусмотрен габарит 15 мм. При контакте с направляющим профилем важна строгая соосность, поскольку угловые перекосы создают опасные кромочные напряжения и значительно снижают эксплуатационный ресурс.
