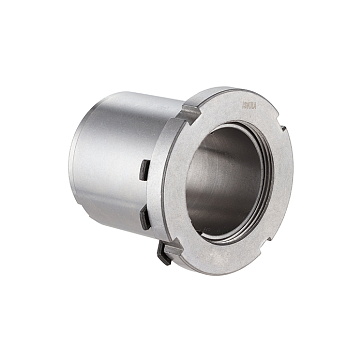

Зажимная втулка ISKRA KLFF015 (PHF FX90-15x25)

Зажимная втулка KLFF015-ISKRA бренда ISKRA - это соединительный элемент фрикционного типа для жесткой безшпоночной фиксации деталей на валах в узлах промышленного оборудования. Устройство обеспечивает надежную передачу мощности за счет сил трения, возникающих при радиальном расширении колец под действием осевого усилия затяжки винтов.

Стальное исполнение втулки позволяет выдерживать значительные удельные нагрузки: до 91 Н/мм2 на внутреннем и до 55 Н/мм2 на наружном диаметре Ø25 мм. Применение данного узла исключает риск образования люфтов и повреждения шпоночных пазов, что повышает усталостную прочность вала и допускает передачу осевой силы до 9 кН при номинальном крутящем моменте 77 Н*м.

• Наружный диаметр D: 25 мм
• Передаваемый момент: 77 Н*м
• Передаваемая осевая сила: 9 кН
• Усилие затяжки винта: 95 Н*м
• Ширина H: 31 мм
• Материал: Сталь

При монтаже необходимо обеспечить чистоту сопрягаемых поверхностей и соблюсти паспортное усилие затяжки 95 Н*м. Конструкция с шириной посадочной части 20 мм и общим габаритом 31 мм является самоцентрирующейся, что упрощает юстировку положения детали на валу. Узел пригоден для многократного использования при условии сохранения целостности рабочих поверхностей и соблюдения регламента сборки.
