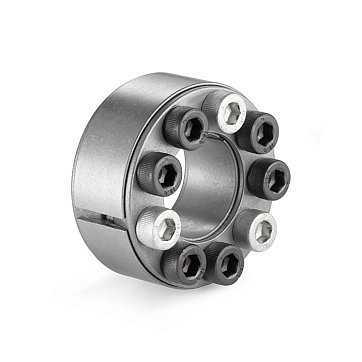

Зажимная втулка ISKRA KLGG020 (PHF FX10-20x47)

Зажимная втулка ISKRA серии KLGG020 - это механический фрикционный узел для бесшпоночного соединения валов и ступиц в приводных механизмах промышленного оборудования.

Деталь обеспечивает передачу крутящего момента до 313 Н*м и осевой силы до 31 кН за счет радиального расширения стальных элементов при затяжке винтов, образуя жесткое и центрированное соединение. Отсутствие шпоночных пазов исключает концентраторы напряжений на валу, что повышает усталостную прочность узла при реверсивных и ударных нагрузках.

Стальная конструкция втулки выдерживает значительные контактные напряжения: расчетная нагрузка на внутренней стороне достигает 272 Н/мм2, а на наружной стороне - 116 Н/мм2. Кинематика узла и конфигурация крепежа адаптируются под требования приводной системы: предусмотрена возможность использования 8 винтов для передачи усиленных нагрузок или 2 винтов для слабонагруженных осей.

• Диаметр внутреннего отверстия: 20 мм
• Наружный диаметр: 47 мм
• Передаваемый момент: 313 Н*м
• Передаваемая осевая сила: 31 кН
• Усилие затяжки винта: 14.9 Н*м
• Материал: Сталь

Монтаж осуществляется путем позиционирования элемента в зазоре посадочных диаметров (внутренний Ø20 мм, наружный Ø47 мм) с последующей равномерной перекрестной затяжкой крепежа. Для достижения заявленных характеристик трения и надежной фиксации узла необходимо применять динамометрический инструмент и строго соблюдать паспортный момент затяжки винтов - 14.9 Н*м.
