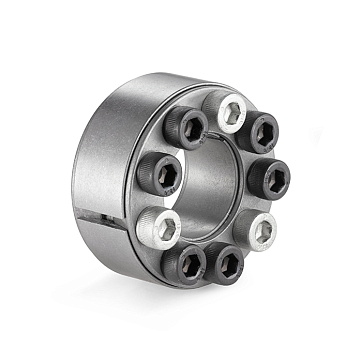

Зажимная втулка ISKRA KLGG055 (PHF FX10-55x85)

Зажимная втулка KLGG055 ISKRA - это прецизионный бесшпоночный соединительный элемент для фиксации ступиц на валах в узлах промышленного оборудования.

Устройство предназначено для передачи высокого крутящего момента до 2658 Н-м и осевых усилий до 97 кН без использования шпоночных пазов, что исключает концентраторы напряжений и люфты в соединении. Конструкция обеспечивает надежное сцепление в приводных механизмах, требующих точного углового позиционирования и стабильной передачи мощности при переменных и реверсивных нагрузках.

Стальное исполнение гарантирует высокую механическую прочность при воздействии внутренних давлений до 259 Н/мм2 и внешних до 168 Н/мм2. Материал совместим с типовыми индустриальными средами, однако эксплуатация требует защиты контактных поверхностей от абразивного износа и коррозии для сохранения паспортного коэффициента трения. Температурный режим применения ограничен физическими свойствами стали и типом применяемой при сборке консервационной смазки.

• Диаметр внутреннего отверстия: Ø55 мм
• Наружный диаметр: Ø85 мм
• Передаваемый крутящий момент: 2658 Н-м
• Передаваемая осевая сила: 97 кН
• Усилие затяжки винта: 35 Н-м
• Давление на вал: 259 Н/мм2
• Количество винтов (усиленная нагрузка): 14
• Вес изделия: 0,8 кг

При монтаже изделия с габаритами 55×85 мм требуется равномерная затяжка винтов с моментом 35 Н-м по схеме «крест-накрест». В конструкции предусмотрено варьирование несущей способности: установка 14 винтов для работы в режиме предельных нагрузок или 4 винтов для стандартных условий. Перед интеграцией необходимо обеспечить чистоту вала и посадочного отверстия ступицы для достижения расчетной силы трения.
