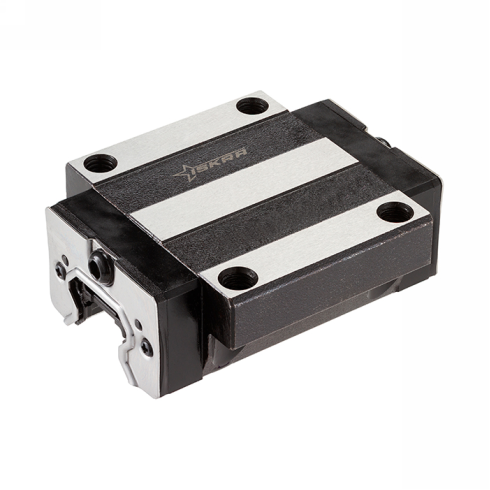

Каретка ISKRA HGW30CCZAH

Каретка ISKRA серии HG типоразмера 30 - это прецизионный линейный направляющий блок с фланцем для высокоточных перемещений рабочих органов промышленного оборудования при значительных статических и динамических нагрузках.

Конструкция блока серии HG (High Guideway) разработана для обеспечения максимальной жесткости и грузоподъемности системы линейного перемещения. Фланцевое исполнение HGW30CCZAH позволяет крепить сопрягаемые детали как сверху, так и снизу через четыре резьбовых отверстия M10, что значительно упрощает проектирование узлов станков и автоматизированных манипуляторов. Четырехрядная схема циркуляции шариков под углом контакта 45 градусов обеспечивает равную несущую способность во всех направлениях перемещения.

• Типоразмер: 30
• Динамическая нагрузка C: 38,74 kН
• Статическая нагрузка C0: 52,19 kН
• Класс точности: H (высокий)
• Резьба M: M10
• Длина каретки L: 97,4 мм
• Конструкция: стандартная с фланцем
• Вес: 1,09 кг

Эксплуатационные параметры блока определяются высоким классом точности H и расчетными пределами нагружения: динамическая нагрузка достигает 38,74 kН, статическая - 52,19 kН. Стандартное исполнение предполагает работу в общепромышленных условиях при соблюдении температурного режима электронной и механической части. Плотные торцевые и боковые уплотнения защищают внутренние каналы качения от попадания производственной пыли и стружки, предотвращая преждевременный износ тел качения.

Монтаж каретки производится на профильные направляющие соответствующей серии HG. При установке требуется обеспечить строгую параллельность рельсовых путей и соосность с приводом, так как перекосы значительно снижают ресурс подшипникового узла. Резьбовое соединение M10 необходимо затягивать с регламентированным моментом для обеспечения надежной фиксации платформы без деформации фланца. Рекомендуется регулярная подача смазки через стандартный масляный ниппель для поддержания низкого коэффициента трения.
