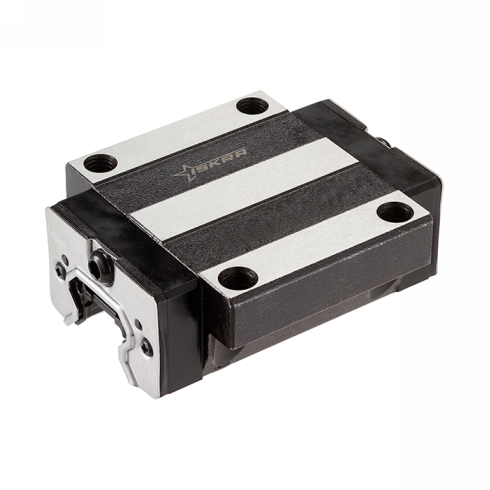

Каретка ISKRA HGW35CCZAH

Каретка серии HG ISKRA - это прецизионный линейный модуль качения фланцевого исполнения для высоконагруженных систем промышленной автоматизации и станкостроения.

Четырёхрядная схема расположения шариков в стальном корпусе обеспечивает равную грузоподъёмность во всех четырёх направлениях, что позволяет воспринимать динамическую нагрузку до 49,52 кН и статическую до 69,16 кН. Высокий класс точности H гарантирует стабильность позиционирования и плавность хода при интенсивной эксплуатации в составе портальных систем или узлов подач. Геометрия беговых дорожек минимизирует трение, снижая тепловыделение и износ при длительных рабочих циклах под нагрузкой.

• Типоразмер: 35
• Класс точности: H (высокий)
• Динамическая нагрузка C: 49,52 кН
• Статическая нагрузка C0: 69,16 кН
• Резьба крепления M: M10
• Общая длина L: 112,4 мм
• Высота H: 48 мм
• Вес: 1,56 кг

Монтаж на подвижную платформу выполняется через резьбовые отверстия M10 во фланце, что обеспечивает надёжную фиксацию и удобство выравнивания. Суммарная высота системы H составляет 48 мм. Для долговечной работы требуется регулярная подача пластичной смазки через пресс-масленку и контроль отсутствия абразивных частиц на направляющих, так как попадание загрязнений внутрь контура циркуляции ведет к повышенному износу и потере точности. Изделие размерно совместимо со стандартными рельсовыми направляющими серии HG соответствующего типоразмера.
