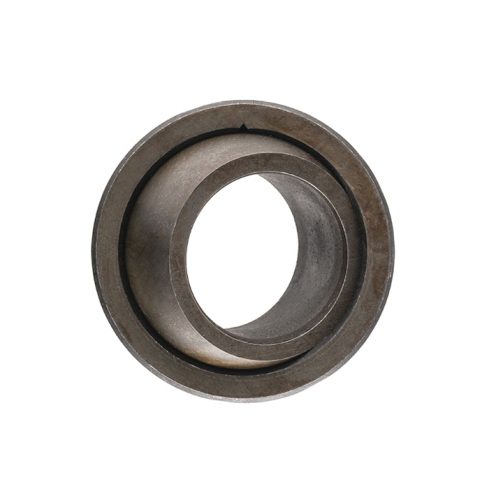

Подшипник ISKRA GE10ES

Подшипник скольжения серии GE10ES ISKRA - это сферический шарнирный узел для восприятия радиальных и комбинированных нагрузок в подвижных соединениях промышленных механизмов.

Конструкция шарнира с посадочными размерами 10×19 мм (внутренний и наружный диаметр) предназначена для компенсации угловых перекосов вала и работы в условиях колебательных, поворотных или медленных вращательных движений. Допустимый угол поворота для данной модели составляет 12 градусов.

Пара трения выполнена по схеме «сталь/сталь», что обеспечивает высокую несущую способность: узел выдерживает динамическую нагрузку до 8 кН и статическую до 41 кН. Эксплуатация допускается в широком температурном диапазоне -60...+200 °C. Согласно техническим характеристикам, исполнение классифицируется как не требующее смазки, что позволяет применять подшипник в труднодоступных или термически нагруженных узлах оборудования.

• Внутренний диаметр d: 10 мм
• Наружный диаметр: 19 мм
• Пара трения: Сталь/сталь
• Рабочая температура: -60...+200 °C
• Динамическая нагрузка: 8 кН
• Статическая нагрузка: 41 кН
• Обслуживание: Не требующий смазки

Монтаж осуществляется прессовой посадкой наружного кольца шириной 6 мм в корпусную деталь, при этом внутреннее кольцо шириной 9 мм устанавливается на вал Ø10 мм. При сборке необходимо строго исключить передачу монтажных усилий через сферическую поверхность контакта диаметром 16 мм, чтобы избежать повреждения и заклинивания рабочей зоны.
