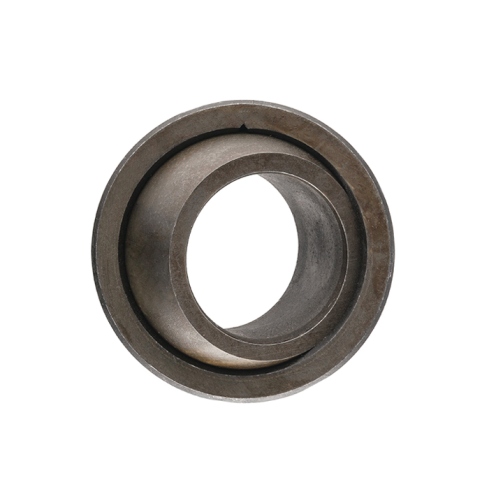

Подшипник ISKRA GE17ES

Подшипник скольжения GE17ES ISKRA - это радиальный сферический шарнирный узел для восприятия экстремальных статических нагрузок до 106 кН и компенсации угловых перекосов в подвижных соединениях промышленного оборудования. Конструкция с парой трения сталь-сталь и геометрией сферы Ø25 мм обеспечивает стабильную передачу усилий при малых скоростях скольжения.

Широкий температурный диапазон эксплуатации от -60 до +200 °C позволяет применять изделие в криогенной технике и высокотемпературных промышленных установках без потери несущей способности. Согласно паспортным характеристикам, узел относится к категории не требующих смазки, что снижает затраты на обслуживание и позволяет устанавливать его в узлах с ограниченным доступом. Статическая грузоподъемность 106 кН и динамическая 21 кН гарантируют устойчивость работы при значительных механических воздействиях.

• Внутренний диаметр: Ø17 мм
• Наружный диаметр: 30 мм
• Статическая нагрузка: 106 кН
• Пара трения: Сталь/сталь
• Угол поворота: 10 градусов
• Рабочая температура: -60...+200 °C

Монтаж изделия в корпус требует соблюдения соосности и допусков посадочных поверхностей; наличие фаски r1s min 0,3 мм снижает риск задиров при запрессовке. Угол наклона в 10 градусов обеспечивает компенсацию несоосности в рычажных механизмах и опорах гидроцилиндров. Габаритные размеры 17×30×14 мм соответствуют стандартной размерной сетке серии для быстрой интеграции в существующие инженерные решения.
