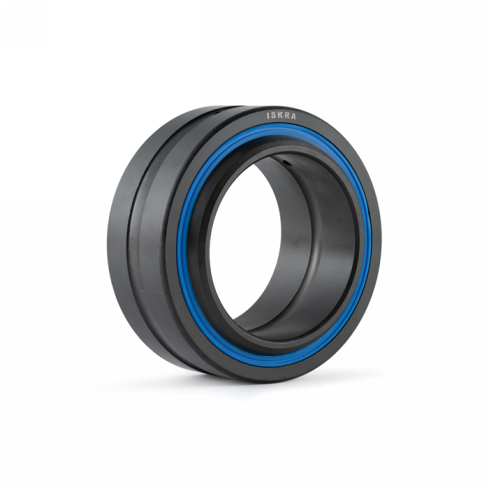

Подшипник ISKRA GE30ES-2RS

Шарнирный подшипник скольжения серии GE30ES-2RS бренда ISKRA - это опорный узел для восприятия высоких радиальных нагрузок в механизмах качательного движения.

Конструкция базируется на контактной паре трения «сталь/сталь», что обуславливает несущую способность компонента: динамическая нагрузка составляет 62 кН, а статическая - 310 кН. Сферическая геометрия с диаметром сферы 41 мм позволяет узлу компенсировать перекосы сопрягаемых деталей и обеспечивает рабочий угол поворота 6.

Допустимая рабочая температура находится в диапазоне -60...+130 °C. Изделие относится к типу обслуживаемых: металлическая пара трения требует периодического внесения смазочного материала для минимизации износа, отвода тепла и предотвращения задиров при длительной эксплуатации.

Габаритный размер подшипника составляет 30×47×22 мм при массе 0,14 кг. Установка производится по внутреннему диаметру d (Ø30 мм, ширина b - 22 мм) и наружному диаметру (Ø47 мм, ширина C - 18 мм). При проектировании посадочных мест необходимо учитывать расстояние от краев r1s min, равное 0,6 мм, для правильного позиционирования стопорных элементов.

• Внутренний диаметр d: 30 мм
• Наружный диаметр: 47 мм
• Пара трения: Сталь/сталь
• Статическая нагрузка: 310 кН
• Динамическая нагрузка: 62 кН
• Рабочая температура: -60...+130 °C
• Обслуживание: Обслуживаемый
