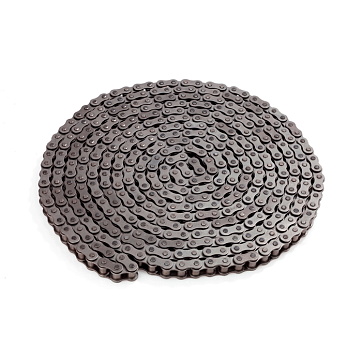

Цепь приводная роликовая однорядная ISKRA 04B-1

Цепь приводная роликовая однорядная 04B-1 ISKRA - это малошаговый элемент гибкой механической передачи стандарта ISO/R 606 DIN 8187, предназначенный для трансляции крутящего момента в приводах промышленного оборудования с высокими требованиями к компактности.

Конструкция цепи типа 04B-1 включает роликовые звенья с шагом 6 мм, что позволяет использовать ее в прецизионных узлах, где пространство для монтажа ограничено. Стандартное исполнение без покрытия из углеродистой стали C40 обеспечивает баланс между весовыми характеристиками 0,11 кг/м и прочностью, достаточной для передачи усилий в серийных приводах станков, конвейерных систем и малогабаритных упаковочных линий.

Техническое ядро изделия определяется средней разрушающей нагрузкой 3200 Н и использованием материала C40. Отсутствие антикоррозийного покрытия предполагает эксплуатацию в сухих помещениях при постоянном контроле смазки для минимизации трения в узле «валик-ролик». Диаметр валика 1,85 мм и ширина между пластинами 2,8 мм ограничивают применение в условиях значительных ударных нагрузок, ориентируя серию на стабильные скоростные режимы. Стойкость к температурным воздействиям определяется физико-химическими свойствами стали и характеристиками применяемого смазочного материала.

• Шаг цепи P: 6 мм
• Минимальная разрушающая нагрузка: 3000 Н
• Материал: Сталь C40
• Стандарт: ISO/R 606 DIN 8187
• Диаметр ролика D: 4 мм
• Диаметр валика d: 1,85 мм
• Ширина между внутренними пластинами W: 2,8 мм
• Вес: 0,11 кг/м

Монтаж осуществляется на звездочки, соответствующие профилю зуба по DIN 8187 для типоразмера 04B. При сборке необходимо обеспечить точную параллельность валов и соосность звездочек, так как перекос цепи ведет к ускоренному износу пластин и снижению ресурса. Рекомендуется использовать стандартные соединительные звенья серии для обеспечения однородности прочностных характеристик контура. Натяжение ветви должно исключать чрезмерную слабину, но не создавать избыточных радиальных усилий на опоры валов.
