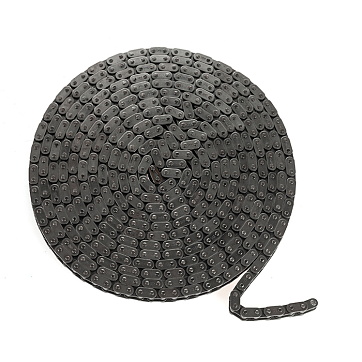

Цепь приводная роликовая однорядная ISKRA 06B-1

Цепь приводная роликовая однорядная 06B1-ISKRA ISKRA - это силовой элемент стандарта ISO/R 606 для трансляции механической энергии в механизмах с шагом 9,525 мм.

Конструкция разработана для приводов общего машиностроения, требующих высокой точности зацепления при компактных габаритах узла. Соответствие международному стандарту DIN 8187 обеспечивает полную взаимозаменяемость с аналогичными цепями европейской серии 06B. Техническое ядро изделия формируется сочетанием прочностных характеристик стали C40 и прецизионной обработки роликов диаметром 6,35 мм, что минимизирует потери на трение и стабилизирует передаточное отношение при постоянных оборотах вала.

Эксплуатационные параметры ограничены отсутствием защитного покрытия, что диктует требования к чистоте рабочей среды и регулярности принудительной смазки шарниров. Сталь C40 обеспечивает необходимую поверхностную твердость и сопротивление усталостным нагрузкам в пределах средней разрушающей нагрузки 10 400 Н. В процессе работы следует исключать ударные воздействия, превышающие статический предел в 9 000 Н, а также контролировать износ: критическое удлинение цепи приводит к нарушению геометрии зацепления и ускоренному износу приводных звездочек.

• Стандарт: ISO/R 606 DIN 8187
• Шаг цепи P: 9,525 мм
• Минимальная разрушающая нагрузка: 9 000 Н
• Материал: Сталь C40
• Диаметр ролика D: 6,35 мм
• Ширина между пластинами W: 5,72 мм
• Размер цепи: 3/8"
• Вес: 0,41 кг/м

Установка изделия предполагает точную выверку соосности валов; перекос более допустимого значения вызывает боковое трение пластин о зубья, что значительно снижает ресурс и КПД передачи. Ширина между внутренними пластинами 5,72 мм определяет выбор совместимых приводных элементов. Стандартный тип звена позволяет производить сборку без специализированного инструмента с применением типовых соединителей 3/8 дюйма. Масса 0,41 кг/м является расчетным параметром для определения стрелы провеса и инерционных характеристик привода.
