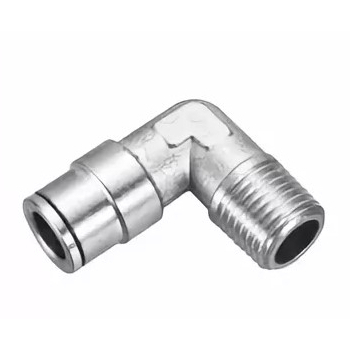

Штуцер цанговый угловой E.MC EML-10-04G

Штуцер цанговый угловой E.MC серии EML - это переходной L-образный фитинг для герметичного соединения пневматических магистралей под углом 90 градусов в системах с повышенными требованиями к давлению и температуре. Изделие обеспечивает переход с резьбового порта G1/2 на полимерную трубку наружным диаметром 10 мм.

Основным эксплуатационным ограничителем выступает максимальное рабочее давление 25 бар, что существенно превышает возможности стандартных технополимерных фитингов и позволяет применять серию EML в тяжелом машиностроении. Корпус из никелированной латуни и металлический механизм цангового зажима рассчитаны на работу со сжатым воздухом и неагрессивными газами в температурном диапазоне -30...+150 °C. Никелевое покрытие эффективно защищает латунь от окисления и воздействия конденсата, сохраняя ресурс изделия при многократных циклах монтажа и демонтажа трубки.

• Материал корпуса: никелированная латунь
• Максимальное давление: 25 бар
• Рабочая температура: -30...+150 °C
• Входная резьба: наружная G1/2
• Выходное соединение: цанга Ø10 мм
• Форма фитинга: L-образный

Конструкция фитинга предполагает установку на корпус оборудования; наружная цилиндрическая резьба G1/2 требует использования соответствующего уплотнения для исключения утечек. Цанговое присоединение на выходе совместимо с пневмотрубками из полиамида (PA), полиуретана (PU) и полиэтилена (PE). При монтаже следует обрезать трубку строго перпендикулярно и вставлять ее в цангу до упора. Поворотный механизм L-образной формы облегчает позиционирование магистрали после затяжки резьбовой части, что критично в условиях ограниченного пространства.
