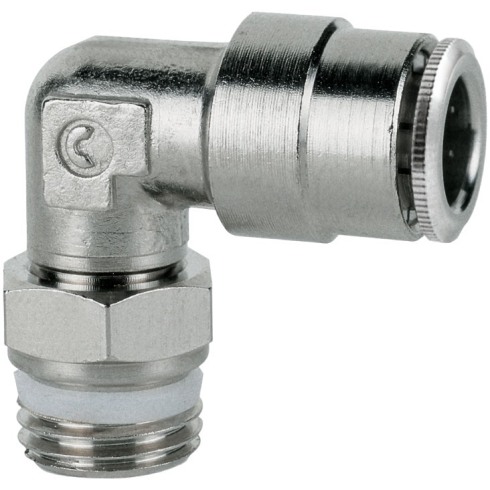

Штуцер цанговый угловой Camozzi S6520-10-1/2

Штуцер цанговый угловой Camozzi серии S6520 - это переходной L-образный соединитель для изменения направления пневматической линии под углом 90 градусов и перехода с резьбового порта G1/2 на полимерную трубку в системах промышленной автоматизации.

Конструкция фитинга рассчитана на работу в широком диапазоне давления от -0.9 до 16 бар, что делает его применимым как в стандартных напорных магистралях со сжатым воздухом, так и в вакуумных контурах. Корпус и зажимная цанга выполнены из никелированной латуни, что обеспечивает высокую механическую прочность и защиту от коррозии в температурном интервале -20...+80 °C. Использование металлического цангового зажима гарантирует надежную фиксацию трубопровода и стабильность соединения при вибрационных нагрузках или скачках давления в системе.

• Материал корпуса: никелированная латунь
• Присоединение 1: наружная резьба G1/2
• Присоединение 2: цанга 10 мм
• Рабочее давление: -0.9...16 бар
• Рабочая температура: -20...+80 °C
• Размер шестигранника под ключ: 13 мм и 22 мм

Монтаж изделия выполняется с помощью внешнего шестигранника под ключи 13 и 22 мм, что позволяет обеспечить необходимый момент затяжки для герметизации резьбового порта G1/2. Цанговый механизм обеспечивает быстросъемное соединение для трубок из полиуретана (PU), полиамида (PA) или полиэстера внешним диаметром 10 мм без использования вспомогательного инструмента. Компактные габариты и длина 26 мм позволяют эффективно использовать пространство при монтаже в ограниченных объемах пневматических шкафов и распределительных узлов.
