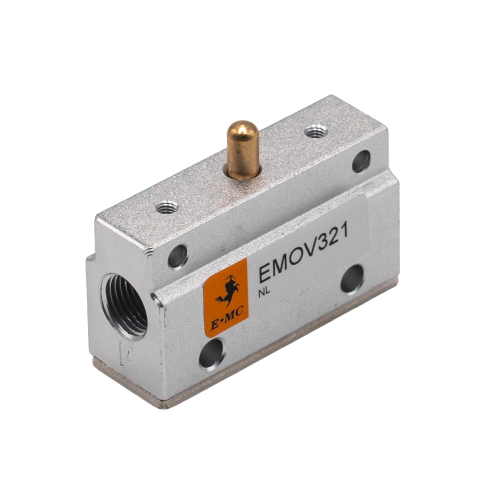

Механический распределитель E.MC EMOV321

Механический распределитель EMOV321 E.MC - это трехлинейный двухпозиционный пневмоклапан для коммутации потоков фильтрованного сжатого воздуха в дискретных системах управления. Исполнение с нормально-закрытой (Н.З.) логикой работы предполагает блокировку потока от магистрали питания к потребителю в исходном состоянии, что делает устройство оптимальным решением для реализации функций безопасности, пусковых кнопок и концевых датчиков механического типа. Компактная конструкция серии EMOV ориентирована на эксплуатацию в условиях ограниченного пространства, где требуется надежное ручное или механическое переключение без использования электрических сигналов.

Техническое исполнение узла основано на использовании анодированного алюминиевого сплава для корпуса и нитрил-бутадиенового каучука (NBR) для уплотнительных манжет. Данная комбинация материалов обеспечивает стабильную работу в стандартных промышленных средах при давлении от 0 до 8 бар. Обязательным условием сохранения ресурса распределителя является использование подготовленного воздуха с фильтрацией не грубее 40 мкм, так как твердые частицы загрязнений провоцируют ускоренный износ прецизионных кромок уплотнений. Допустимый температурный диапазон от -5 до +60 °C ограничивает применение устройства в неотапливаемых помещениях в зимний период, требуя контроля точки росы сжатого воздуха для предотвращения образования конденсата внутри механизма.

• Количество линий и позиций: 3/2
• Функция распределителя: Н.З. (нормально-закрытый)
• Материал корпуса: алюминий
• Присоединительная резьба: G1/8
• Рабочее давление: 0-8 бар
• Материал уплотнения: NBR
• Рабочая температура: -5...+60 °C
• Требования к среде: воздух (фильтрация 40 мкм)

Монтаж изделия осуществляется через сквозные отверстия в корпусе, обеспечивающие жесткую фиксацию на станине оборудования или монтажной панели. Все три функциональных порта имеют внутреннюю цилиндрическую трубную резьбу G1/8, совместимую с широким спектром цанговых фитингов и адаптеров. При сборке пневматической схемы важно строго соблюдать назначение отверстий: порт 1 предназначен для подвода давления питания, порт 2 - для передачи сигнала на исполнительный орган, порт 3 - для сброса воздуха в атмосферу. Для защиты внутренней полости от попадания внешней пыли и снижения уровня шума при выхлопе в порт 3 рекомендуется устанавливать малогабаритный глушитель. При затяжке резьбовых соединений необходимо избегать чрезмерных усилий, способных деформировать резьбовые каналы алюминиевого корпуса и нарушить герметичность узла.
