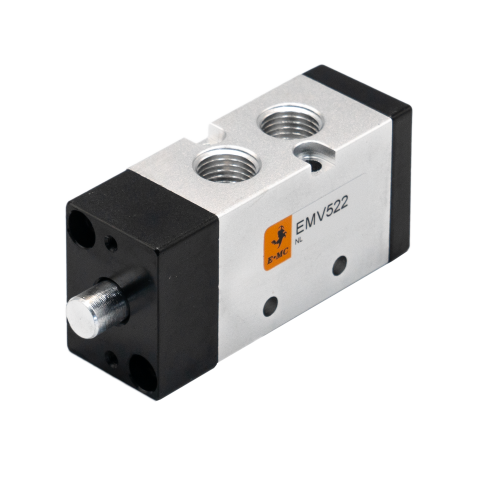

Механический распределитель E.MC EMV522

Механический распределитель серии EMV522 бренда E.MC - это направляющий пневматический клапан с логикой 5/2 для управления потоками сжатого воздуха в исполнительных механизмах двустороннего действия. Устройство спроектировано для коммутации пневматических линий в системах промышленной автоматизации, где требуется физическое воздействие для переключения режимов работы оборудования. Пятилинейная схема (5/2) обеспечивает полный цикл управления пневмоцилиндром: в одной позиции сжатый воздух подаётся в первую полость при одновременном сбросе из второй, а при переключении происходит инверсия потоков, что позволяет точно контролировать выдвижение и возврат штока.

Техническое ядро модели базируется на сочетании алюминиевого корпуса и прецизионного золотника, защищённого уплотнениями из нитрильного каучука (NBR). Данное исполнение оптимально для работы в диапазоне давления 0-8 бар, обеспечивая высокую цикловую прочность при соблюдении регламентов подготовки воздуха. Рабочая среда должна быть очищена фильтром с ячейкой 40 мкм, так как абразивные включения и конденсат сокращают ресурс уплотнительных манжет. Эксплуатационный температурный интервал -5...+60 °C ограничивает применение распределителя в условиях экстремального холода, требуя размещения в отапливаемых помещениях для исключения замерзания конденсата в узких каналах механизма.

• Количество линий и позиций: 5/2
• Рабочее давление: 0-8 бар
• Рабочая температура: -5...+60 °C
• Материал корпуса: алюминий
• Материал уплотнений: NBR
• Присоединение 1, 2, 4: G1/4
• Присоединение 3, 5 (выхлоп): G1/8
• Рабочая среда: сжатый воздух (фильтрация 40 мкм)

Монтажная схема предусматривает использование резьбовых соединений стандарта G. Присоединительные порты 1 (питание), 2 и 4 (выходы на потребитель) имеют размер 1/4, что соответствует стандартным требованиям к расходу воздуха для большинства промышленных приводов среднего размера. Порты сброса 3 и 5 выполнены в размере 1/8 для установки малогабаритных пневматических глушителей. При монтаже важно обеспечить отсутствие механических напряжений на корпус и чистоту подводящих трубок. Универсальный тип резьбы G обеспечивает совместимость с широким спектром цанговых фитингов, а конструктивное исполнение серии EMV допускает как индивидуальную установку, так и групповой монтаж на плиты-коллекторы.
