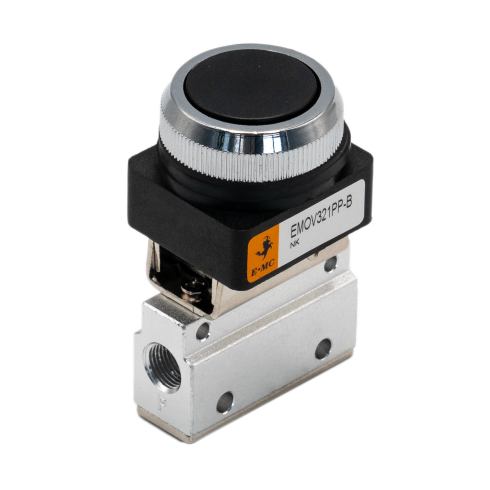

Распределитель с кнопкой E.MC EMOV321PP-B

Пневматический распределитель серии EMOV E.MC - это направляющий аппарат с ручным кнопочным управлением для дискретного изменения направления потоков в системах на фильтрованном сжатом воздухе. Исполнение 3/2 (три линии и две позиции) с нормально закрытой (Н. З.) функцией перекрывает подачу давления в исходном состоянии, одновременно соединяя рабочий порт потребителя с атмосферой. Такая кинематика переключения критична для управления приводами одностороннего действия с пружинным возвратом или для формирования логических сигналов в системах безопасности, где требуется гарантированный сброс давления при отпускании органа управления. При нажатии на кнопку происходит механическое смещение золотника, открывающее путь воздуху от входа к потребителю, а при снятии усилия внутренняя пружина мгновенно возвращает механизм в закрытое положение.

Прочностные характеристики алюминиевого корпуса позволяют эксплуатировать изделие в магистралях с рабочим давлением 0-8 бар. Эластичные уплотнения NBR обеспечивают герметичность золотниковой пары в температурном диапазоне -5...+60 °C, проявляя высокую стойкость к продуктам распада компрессорного масла и масляному туману. Однако работа при отрицательных температурах требует тщательной осушки воздуха во избежание образования ледяных пробок в узких каналах распределителя. Обязательным условием длительного ресурса является подготовка среды блоком фильтрации с порогом 40 мкм: абразивная пыль в потоке вызывает микроповреждения кромок манжет, что приводит к постепенному возникновению внутренних утечек. Кнопка чёрного цвета имеет эргономичную форму и рассчитана на высокую интенсивность переключений в условиях промышленного цеха.

• Количество линий и позиций: 3/2
• Логика работы: Нормально закрытая (Н. З.)
• Рабочее давление: 0-8 бар
• Присоединительная резьба: G1/8
• Материал корпуса: Алюминий
• Материал уплотнений: NBR
• Температурный диапазон: -5...+60 °C
• Тип управления: Кнопка (Чёрная)

Монтажная схема включает три порта с трубной цилиндрической резьбой стандарта G1/8, что соответствует общепромышленным стандартам пневмоавтоматики и облегчает подбор соединительных фитингов. Вход питания (порт 1) и выход на рабочий орган (порт 2) расположены в нижней части корпуса, а порт сброса (порт 3) позволяет отводить отработанный воздух в атмосферу. При монтаже в пульт управления или на станину оборудования необходимо обеспечить свободный ход кнопки и исключить передачу значительных вибраций от станка. Для защиты резьбовых соединений и обеспечения герметичности рекомендуется использование фитингов с мягкими уплотнительными кольцами; применение фум-ленты допустимо при условии её отсутствия внутри каналов распределителя. Выхлопной порт целесообразно оснащать миниатюрным глушителем для снижения уровня шума и защиты внутренней полости от проникновения загрязнений извне.
