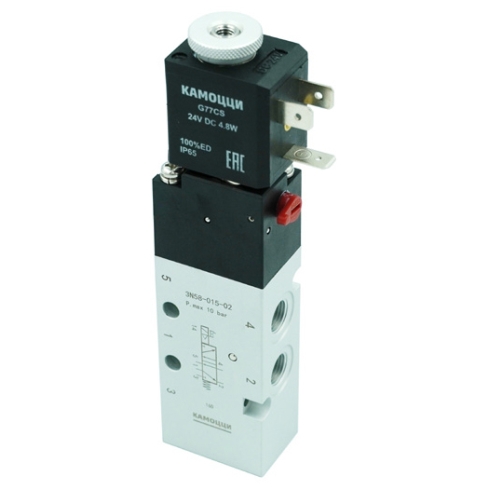

Распределитель с электромагнитным управлением Camozzi 3N58-015-02

Name: Распределитель с электромагнитным управлением Camozzi 3N58-015-02
Brand: Camozzi
SKU: 3N58-015-02
Price: 1672.95 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 3N58-015-02

1 673 ₽

Цена с НДС 22%

штука x 1 673 ₽

На складе 2 шт

Доступно 8 251 шт 4 дня

Ожидается 2 091 шт 3 недели

Родина бренда

Италия

Производитель

Camozzi

Артикул

3N58-015-02

Количество линий и позиций

5/2 лин./поз.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Тип действия

Тип сброса

Ручное дублирование

Тип клапана

Присоединение 1

Направление потока

Электрическое подключение

Тип резьбы

Монтаж

Вес

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Рабочая среда

Рабочая температура

Примечание по рабочей среде

Основной

Camozzi

3N58-015-02

1 673 ₽

8 253 шт

1 шт

G1/8

5/2 лин./поз.

Внутреннее

Электропневматическое

950 л/мин

Моностабильный

Пневмо-механическая пружина

С фиксацией

С пилотным управлением

1/8

Нереверсивный

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

На коллекторной плите сквозное отверстие

150 г

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

1 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Camozzi

EL58-015-02

↓ 1 585 ₽

3 201 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

Алюминиевый сплав

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Любое

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От -20 до +70 °C

Требуется установка центробежного фильтра 25 мкм

Аналог

Camozzi

358-016-02

↑ 7 527 ₽

310 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Под отвертку

Золотникового типа

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

1,4 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C (при сухом воздухе -20 °C)

Аналог

Camozzi

458-016-22IL

Уточняйте

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пневматический

Бистабильное, флажок

Алюминий

NBR (бутадиен-нитрильный каучук); PU (Полиуретан)

10 бар

1 бар

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Аналог

Camozzi

358-015-02

Уточняйте

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

Бистабильное, под отвертку, стандарт

Золотникового типа

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

1,4 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C (при сухом воздухе -20 °C)

Аналог

Camozzi

458-015-22

Уточняйте

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук); PU (Полиуретан)

10 бар

1,5 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C

Аналог

Camozzi

458-016-22

Уточняйте

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пневматический

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук); PU (Полиуретан)

10 бар

1 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C

Аналог

Camozzi

458-015-22IL

Уточняйте

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

Бистабильное, флажок

Алюминий

NBR (бутадиен-нитрильный каучук); PU (Полиуретан)

10 бар

1,5 бар

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Аналог

Camozzi

358-015-02IL

Уточняйте

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

Бистабильное, флажок

Золотникового типа

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C (При сухом воздухе -20 °C)

Аналог

Camozzi

358-016-02IL

↑ 7 527 ₽

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пневматический

Бистабильное, флажок

Золотникового типа

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C (При сухом воздухе -20 °C)

Аналог

E.MC

RV5221-06Q-WX

↓ 1 752 ₽

388 шт

1 шт

5/2 лин./поз.

Электропневматическое

770 л/мин

Моностабильный

Пневматический

1/8

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -20 до +70 °C

Аналог

E.MC

V5211-06-WX

↓ 1 530 ₽

84 шт

1 шт

5/2 лин./поз.

Электропневматическое

650 л/мин

Моностабильный

Механический

1/8

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -5 до +60 °C

Аналог

E.MC

V5221-06-WX

↓ 1 229 ₽

68 шт

1 шт

5/2 лин./поз.

Электропневматическое

750 л/мин

Моностабильный

Механический

1/8

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -5 до +60 °C

Аналог

Aignep

01VS050002

↑ 8 462 ₽

51 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

Да

Химическое никелирование

Алюминий анодированный

NBR (Бутадиен-нитрильный каучук)

10 бар

2 бар

От -10 до +60 °C

Аналог

Metalwork

7010021100

↑ 11 613 ₽

38 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

128 г

Никелированный алюминий

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

2,5 бар

Любое

Сжатый воздух

От -10 до +60 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

E.MC

RV5211-06Q-WX

↑ 2 086 ₽

30 шт

1 шт

5/2 лин./поз.

Электропневматическое

650 л/мин

Моностабильный

Пневматический

1/8

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -20 до +70 °C

Аналог

Metalwork

7090021100

↑ 8 717 ₽

15 шт

1 шт

1/8

5/2 лин./поз.

Электрический

Моностабильный

С пилотным управлением

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

140,9 г

10 бар

От -10 до +60 °C

Аналог

Pneumax

468/1.52.0.1.M2

Уточняйте

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

Закаленная никелированная сталь

Алюминиевый сплав анодированный

10 бар

2,5 бар

Сжатый воздух

От -5 до +50 °C

Аналог

Metalwork

7011021100

↑ 11 078 ₽

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

142 г

Никелированный алюминий

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

2,5 бар

Любое

Сжатый воздух

От -10 до +60 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Pneumax

8880.52.00.39.F00

Уточняйте

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

220 г

Алюминий

Алюминиевый сплав

8 бар

2 бар

Отфильтрованный сжатый воздух с маслом или без

От -5 до +50 °C

Аналог

Festo

577494

↑ 4 035 ₽

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

Защелкиваемый; Толкающий

Нереверсивный

167 г

Алюминиевый сплав

HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)

10 бар

3 бар

Любое

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

От -10 до +60 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Festo

19758

↑ 22 523 ₽

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

Толкающий

Нереверсивный

220 г

Алюминиевый сплав

NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)

10 бар

2 бар

Любое

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Festo

30991

↑ 22 523 ₽

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пневматический

Толкающий

Нереверсивный

280 г

Алюминиевый сплав

NBR (Бутадиен-нитрильный каучук)

10 бар

3 бар

Любое

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Festo

9982

↑ 10 463 ₽

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

Защелкиваемый

Нереверсивный

270 г

Алюминиевый сплав

NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)

8 бар

1,8 бар

Любое

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Festo

575249

↑ 3 573 ₽

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пневматический

Защелкиваемый; Толкающий

Нереверсивный

188 г

Алюминиевый сплав

HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)

10 бар

2,5 бар

Любое

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Festo

575250

↑ 3 573 ₽

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

Защелкиваемый; Толкающий

Нереверсивный

183 г

Алюминиевый сплав

HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)

10 бар

2,5 бар

Любое

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Описание и характеристики

Пневматический распределитель Camozzi 3N58-015-02 представляет собой 5/2-ходовой электропневматический клапан золотникового типа с моностабильной схемой переключения. Устройство предназначено для управления пневматическими цилиндрами двустороннего действия и реализации логических функций в промышленных системах автоматизации, требующих высокой надежности и стабильности характеристик.

Функциональная схема и управление: Распределитель оснащен односторонним электропневматическим управлением (соленоид) с внутренним питанием пилотного каскада. Возврат золотника в исходное положение осуществляется комбинированным способом (пневмомеханическая пружина), что обеспечивает гарантированное переключение в «нулевую» позицию при исчезновении управляющего сигнала или падении давления.
Расходные характеристики: При присоединительной резьбе G1/8 номинальный расход воздуха составляет 950 л/мин. Данный показатель обеспечивает высокое быстродействие подключенных исполнительных механизмов при сохранении компактных габаритов корпуса.
Условия эксплуатации: Конструкция рассчитана на работу в диапазоне температур от -40 до +80 °C при давлении от 1 до 10 бар. Широкий температурный диапазон позволяет применять устройство в неотапливаемых помещениях или в зонах с повышенным тепловыделением.
Ручное дублирование: Встроенный механизм ручного дублирования с фиксацией позволяет принудительно переключать распределитель без подачи электрического напряжения, что критически важно для проведения пусконаладочных работ и диагностики системы.

Корпус и золотник выполнены из алюминия, а уплотнения — из маслостойкой резины NBR, что обеспечивает совместимость с подготовленным сжатым воздухом (с распылением масла или без него). Конструкция предусматривает монтаж как на коллекторную плиту через сквозные отверстия, так и индивидуальную установку, предоставляя инженеру гибкость при компоновке пневматических шкафов.

Основные характеристики

Производитель

Camozzi

Артикул

3N58-015-02

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/8

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/8

Выход (каналы 2/A, 4/B)

G1/8

Количество линий и позиций

5/2 лин./поз.

Питание пилотного каскада

Внутреннее

Тип управления

Электропневматическое

Стандартный номинальный расход

950 л/мин

Тип действия

Моностабильный

Тип сброса

Пневмо-механическая пружина

Ручное дублирование

С фиксацией

Тип клапана

С пилотным управлением

Присоединение 1

1/8

Направление потока

Нереверсивный

Электрические характеристики

Электрическое подключение

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

На коллекторной плите сквозное отверстие

Вес

150 г

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.

Документация
