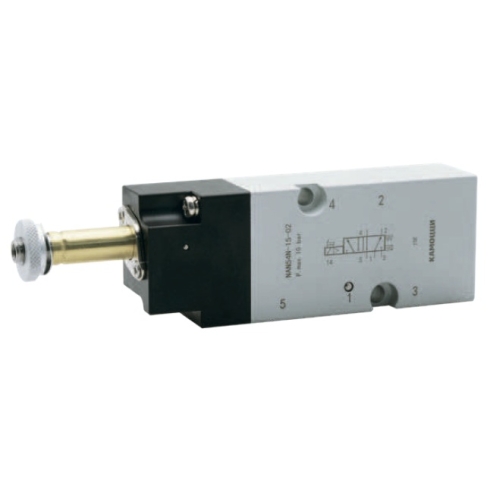

Распределитель с электромагнитным управлением Camozzi NAN54N-15-02

Name: Распределитель с электромагнитным управлением Camozzi NAN54N-15-02
Brand: Camozzi
SKU: NAN54N-15-02
Price: 2020.92 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: NAN54N-15-02

2 021 ₽

Цена с НДС 22%

штука x 2 021 ₽

Доступно 418 шт 4 дня

Ожидается 700 шт 3 недели

Родина бренда

Италия

Производитель

Camozzi

Артикул

NAN54N-15-02

Количество линий и позиций

5/2 лин./поз.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Тип действия

Стандарт

Тип сброса

Ручное дублирование

Тип клапана

Присоединение 1

Электрическое подключение

Тип резьбы

Монтаж

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Рабочая среда

Рабочая температура

Примечание по рабочей среде

Основной

Camozzi

NAN54N-15-02

2 021 ₽

418 шт

1 шт

G1/4

NAMUR

5/2 лин./поз.

Внутреннее

Электропневматическое

1700 л/мин

Моностабильный

NAMUR

Механическая пружина

С фиксацией

С пилотным управлением

1/4

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

На устройства с приточной поверхностью стандарта NAMUR

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

1 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Camozzi

NA54N-15-02

↑ 5 645 ₽

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

2,5 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C

Аналог

Camozzi

NA54N-15-02IL

↑ 7 222 ₽

0 шт

1 шт

G1/4

NAMUR

5/2 лин./поз.

Внутреннее

Электропневматическое

1000 л/мин

Моностабильный

NAMUR

Механическая пружина

поворотное с фиксацией

С пилотным управлением

1/4

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

На устройства с приточной поверхностью стандарта NAMUR

Нержавеющая сталь

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

2,5 бар

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -20 до +60 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Aignep

08VS050003

↑ 10 136 ₽

47 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

Да

Алюминий анодированный

NBR (Бутадиен-нитрильный каучук)

10 бар

2 бар

От -10 до +60 °C

Аналог

Metalwork

7021020100

↑ 12 181 ₽

18 шт

1 шт

1/4

NAMUR

5/2 лин./поз.

Электрический

1100 л/мин

Моностабильный

NAMUR

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

10 бар

От -10 до +60 °C

Аналог

Pneumax

514/N.52.0.1.M2

Уточняйте

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пружинный

10 бар

2,5 бар

Сжатый воздух

От -5 до +70 °C

Аналог

Pneumax

514/N.52.0.12.M2

Уточняйте

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

Пневматический

10 бар

2,5 бар

Сжатый воздух

От -5 до +70 °C

Аналог

E.MC

RV5231-08QM-WX

↑ 2 585 ₽

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

1400 л/мин

Моностабильный

Пневматический

1/4

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Сжатый воздух с очисткой 40 мкм

От -20 до +70 °C

Описание и характеристики

Электропневматический распределитель серии NA предназначен для управления пневматическими приводами двустороннего действия в системах промышленной автоматизации. Устройство спроектировано для непосредственного монтажа на привалочную плоскость исполнительных механизмов согласно стандарту NAMUR, что оптимизирует компоновку узла управления и минимизирует количество соединительных линий.

Монтажный интерфейс: Стандарт NAMUR. Конструкция предусматривает установку распределителя прямо на корпус поворотного привода, что исключает необходимость трубной обвязки выходных каналов и повышает надежность системы за счет снижения риска утечек.
Функция переключения: 5/2 лин./поз., моностабильный. Возврат золотника осуществляется механической пружиной, что гарантирует перевод исполнительного механизма в безопасное исходное положение при аварийном отключении электропитания.
Номинальный расход: 1700 л/мин. Высокая пропускная способность обеспечивает необходимое быстродействие для эффективного управления пневмоприводами средних и крупных типоразмеров.
Температурный диапазон: От -40 до +80 °C. Расширенный нижний предел рабочей температуры позволяет эксплуатировать оборудование в неотапливаемых помещениях и в условиях холодного климата без использования дополнительных систем обогрева.

Корпус устройства выполнен из алюминия, а уплотнения — из маслобензостойкого каучука NBR, что обеспечивает долговечность при работе со сжатым воздухом (с маслом или без) под давлением до 10 бар. Для удобства пусконаладочных работ и технического обслуживания предусмотрено ручное дублирование управления с фиксацией, позволяющее переключать клапан без подачи электрического сигнала.

Основные характеристики

Производитель

Camozzi

Артикул

NAN54N-15-02

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/4

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/4

Выход (каналы 2/A, 4/B)

NAMUR

Количество линий и позиций

5/2 лин./поз.

Питание пилотного каскада

Внутреннее

Тип управления

Электропневматическое

Стандартный номинальный расход

1700 л/мин

Тип действия

Моностабильный

Стандарт

NAMUR

Тип сброса

Механическая пружина

Ручное дублирование

С фиксацией

Тип клапана

С пилотным управлением

Присоединение 1

1/4

Электрические характеристики

Электрическое подключение

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

На устройства с приточной поверхностью стандарта NAMUR

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
