Основные характеристики
Производитель
Артикул

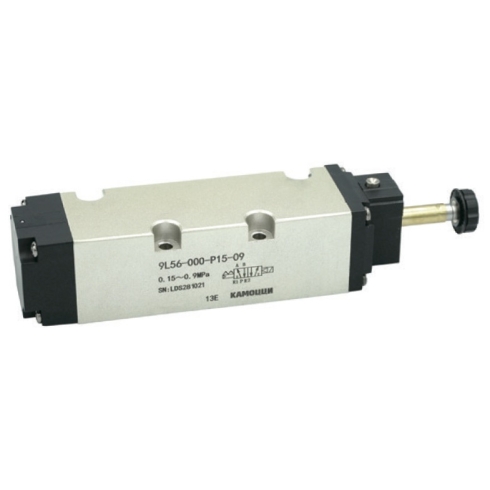

9L56-000-P15-09
Внутренний стандарт
IDO28456
Технические характеристики
Вход (канал 1/P)
плита/фланец
Выхлоп/сброс/дренаж (каналы 3/R, 5/S)
Плита/фланец
Выход (каналы 2/A, 4/B)
Плита/фланец
Количество линий и позиций
Питание пилотного каскада
Внутреннее
Тип управления
Стандартный номинальный расход
7800 л/мин
Тип действия
Тип сброса
Воздушная пружина
Ручное дублирование
Без фиксации
Тип клапана
С пилотным управлением
Присоединение 1
Плита/фланец
Электрические характеристики
Электрическое подключение
Разъём по DIN 43650 тип B industrial (11 мм) 3-пин
Массо-габаритные и монтажные характеристики
Монтаж
На коллекторной плите
Особенности материалов
Материал золотника
Алюминий
Материал корпуса
Алюминий
Материал уплотнения
NBR (бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
9 бар
Минимальное рабочее давление
1,5 бар
Положение при сборке
Любое
Рабочая среда
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Рабочая температура
От -5 до +60 °C
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
Документация
Сертификат Camozzi 2024
Разъяснительное письмо на пневмооборудование Camozzi
